ЛуАЗ 969 «Изделие №6» › Бортжурнал › Отчёт 14 «Дополнительный радиатор охлаждения»

Всем привет!
Мотор на моей машине довольно часто перегревается, в основном проблемы возникают на трассе, при подъемах. Мне часто приходилось приоткрывать капот для того, чтобы встречный ветер охлаждал радиатор.
Варианты дополнительно охладить мотор вынесением радиатора перед мордой, прорезанием щелей в крыле и прочие изменения кузова сразу были полностью отметены.
Я установил в машину печку в салон от «газели» и, когда я её включал, температура перегретого мотора начинала падать и я решил использовать эту печку, как готовый небольшой дополнительный радиатор охлаждения мотора.
В итоге мне понадобилось:
1. Два крана отопления.
2. Два тройника.
3. Лента ФУМ.
4. Отопитель салона «ГАЗель» дополнительный в сборе.
5. Шланг, хомуты и провода, крепеж.

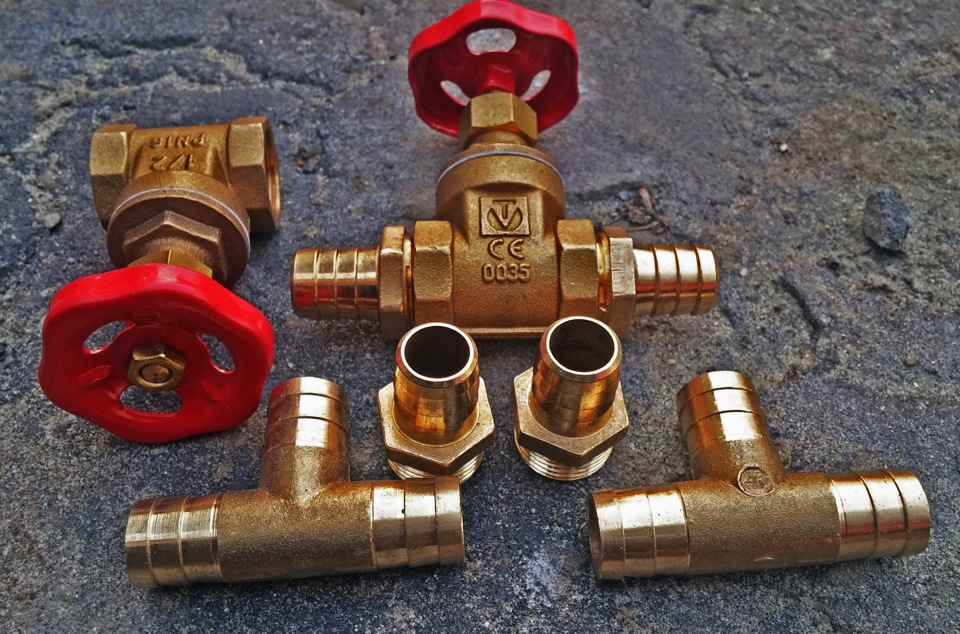

Латунные краны и тройники «VALTEC» значительно качественнее…чем автомобильные краны и тройники.

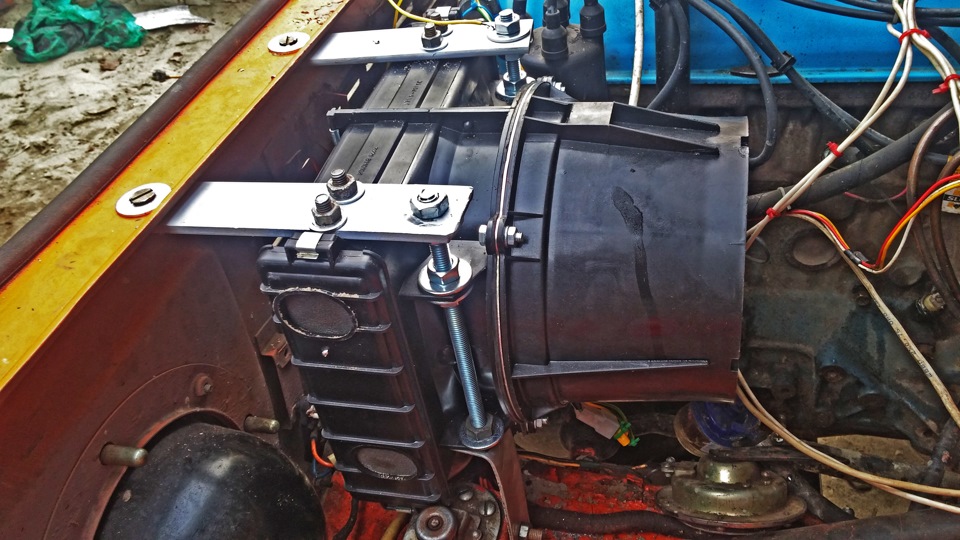

Радиатор смонтирован на двух кронштейнах и двух шпильках.

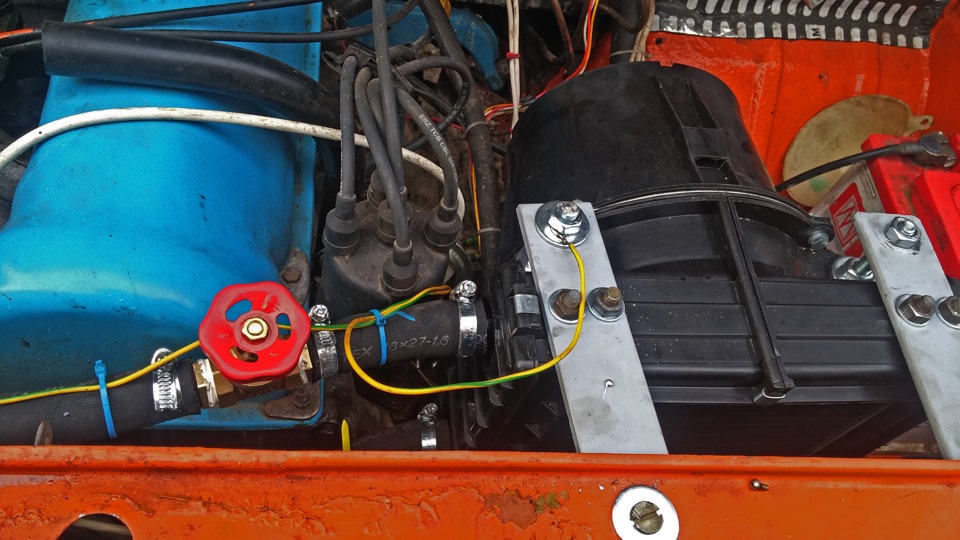

Подключение к радиатору с краном.

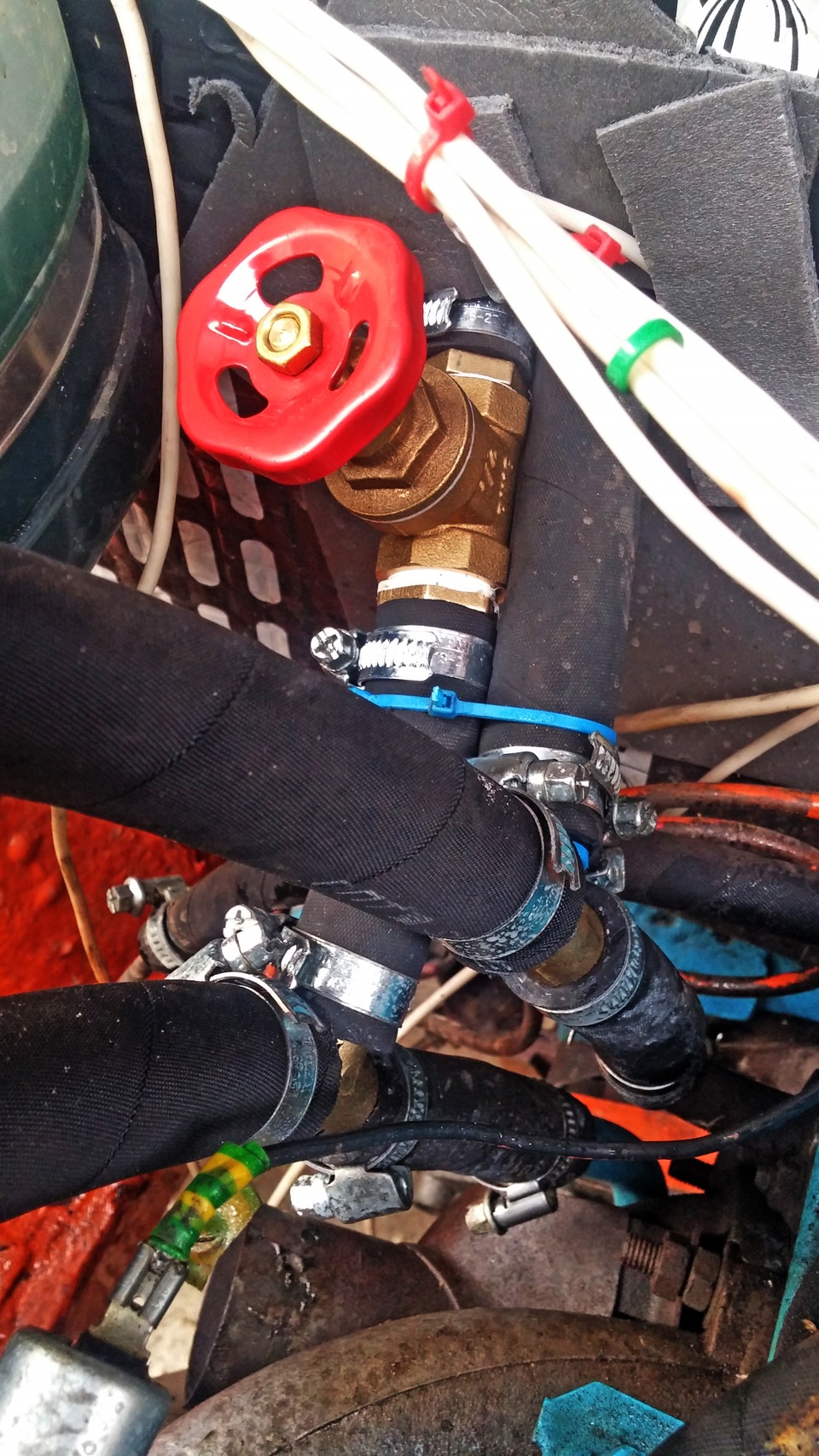

Разводка с печкой — можно отключать в системе как печку салона, так и радиатор.

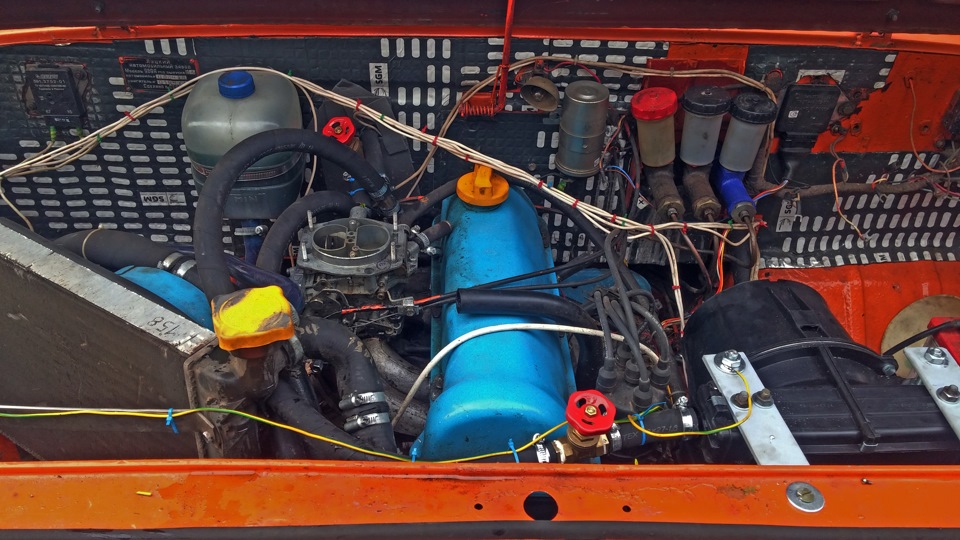

Общий вид на моторный отсек — радиатор встал отлично — ничему не мешает и еще остается свободное место!

Радиатор подключен к реле основного радиатора, при этом реле заменил с 30 А на 40 А.
Подробно протестировать печку пока не получилось, сейчас скажу, что она нагревается и дует на «ура», опишу в своем тесте более подробно, когда доделаю машину.

ЛуАЗ 969 1976, двигатель бензиновый 1.3 л., 69 л. с., полный привод, механическая коробка передач — тюнинг

Машины в продаже

ЛуАЗ ЛуАЗ, 1990

ЛуАЗ ЛуАЗ, 1988

ЛуАЗ ЛуАЗ, 1990

ЛуАЗ ЛуАЗ, 1989

Комментарии 30

Проблема и у меня была!я её вроде бы решил установкой радиатора от ваз06 латунный а вообще то нужно ставить латунный от нивы…колёса дорогие?не видно как лифтовал…не покажешь…и на бортовых у тебя штатно стоят шестерни 1,78?

Ну…главное, что перегрев пропал) колеса…чтото около 5500 за шину. У меня есть в БЖ про колеса с ценами. Про лифт есть тоже «лифт на торсионах») шестерни штатно были 1,29. До 1974 вроде 1,79 шли. Я чейчас поставил 1,6.

Уберите воздух из системы, и у вас исчезнет перегрев.
И не надо было такой огород городить.
А в остальном, — зачётно!
🙂

Да по идее его и нету…по крайней мере все три радиатора нагреваются одинаково. А как можно убрать воздух из системы?

У тебя бы от восьмерки радиатор перед мотором встал, на таком луазе немерено места впереди

Радиатор от восьмерки перед мотором на встает.

проще было бы поставить радиатор дополнительный небольших размеров и все было бы хорошо!

Да этот отопитель влез впритык, чтобы поставить побольше что нибудь пришлось бы перемещать выключатель массы с сигналом и много проводов. Думаю этого будет достаточно, учитывая что охлаждения мотора нехватало совсем чуть чуть.

главное, чтобы эффективно было!

Ну эт посмотрим) Как покатаюсь — обязательно отпишусь как и что)

я буду ставить два по бокам, примерно как на оке стаят.

а помоему можно было там установить доп радиатор от 08 и забыл бы вовсе что такое перегревы! ведь в жаркую погоду эта печка не спасёт от перегрева так как сечение патрубков маленькое! и пропускаемасть слабая!

Боюсь он мог бы не влезть по высоте… Да я в общем отъездил прошлый сезон с приоткрытым капотом на 2 см в общем нормально, охлаждения не хватало совсем чуть-чуть, так что думаю все будет окей!)))

по высоте он чуть ниже твоего основного! у меня тоже не хватала на скоростях охлождения я с фиесты добавил радиатор он вообще маленький!

Посмотрим как будет вести себя эта система, если ничего не изменится — буду городить что нибудь еще, хотя я рассчитываю на успех)))

да, попытка не пытка. как говориться)

Вот, уже у многих мужиков вижу идиотизм.
Я на тему того, что ставят по две штуки, а то и больше, радиаторов!
Вот уже много лет у меня стоит перед движком радиатор от восьмёрки, и охлаждает его…
Не поверите, нет, НЕ электрический вентилятор, а механический, поставленный на помпу!
И прекрасно всё охлаждает!
Максимально, до какой температуры нагревался тосол летом в жару под сорок градусов, —
это 95 градусов.
А тут, у многих нагревается при езде в горку…

У меня напрашивается вывод.
Что, либо мужикам делать нечего и они городят огород из вентиляторов,
либо, просто-напросто, не умеют заливать охлаждающуюся жидкость в систему!
Ведь, после залива жидкости в систему, надо открутить шланг,
что прикручивается под карбюратором на штуцер в «паук», вынуть его и дождаться,
когда из штуцера польётся жидкость, а после, вставить шланг на штуцер!
Это место, — высшая точка в системе, куда будет скапливаться воздух.

Кстати, заметил, что здесь у Антона сделана конструкция,
где радиаторы стоят ВЫШЕ, чем карбюратор.
И возникает вопрос.
КАК он будет убирать воздушные пробки?!
🙁 🙁 🙁

Ну во первых радиатор поставить перед мотором невозможно не изменив переднюю панель и поэтому этот вариант не рассматривается. Во вторых радиатор, который стоит у меня установлен непосредственно на пол моторного отсека. В третьих воздуха в системе нет, это определяется во первых — крайне горячими «на ощупь» трубками всех систем охлаждения/отопления, во вторых запуском вентилятора охлаждения в момент достижения необходимой температуры, тоесть температура в блоке цилиндров и в радиаторе одинакова. Воздух, если уж на то пошло я могу проверить просто врезав краны маевского в верхние точки трубок отдельных систем. Как определяется наличие воздуха в системе еще? Еще стоит учитывать, что я пробовал устанавливать — один радиатор, радиатор с дополнительным еще один радиатором (нет в бж), ставил механический вентилятор, с печкой в салоне (которая полностью решила мои проблемы перегрева, что еще раз сведетельствует об отсутствии воздуха (проверялось в теплое время года), возникает вопрос — почему не установить такую печау под капот, если она полностью решает мои проблемы? Я далеко не один страдал перегревом с радиатором, установленным сбоку по диагонали. Как назвать идиотизм, если он полностью оправдан и решает все проблемы?

Как убрать воздух из системы, я уже писал комментарием выше.
И вам надо ваши радиаторы ставить НИЖЕ, чем уровень паука, чтобы воздух вверх шёл, а не скапливался в воздушных пробках.
Это по поводу воздуха.

Теперь, по поводу трёх радиаторов.
Если хотите хороший результат, то придётся поработать!
Я у себя вырезал проём в «морде», изготовил из вырезанного куска металла проём-углубление,
в который можно установить радиатор, и эту конструкцию ПРИКЛЕПАЛ к «морде»!
Потом, установил в углубление радиатор, и у меня ушло для установки,
всего несколько коротких резиновых патрубков.
Расстояние между радиатором и двигателем, — оказалось коротким.
Я уже не говорю про вентилятор, что установил на помпу,
который у меня не замыкает никогда, и всегда работает,
даже когда еду через глубокую речку.

К тому же, у вас, для того, чтобы радиаторы нормально охлаждались воздухом,
и не было застоя горячего воздуха под капотом, нужно делать воздуховоды к радиаторам.
Короче говоря, нет больше интереса у меня, обсуждать вашу конструкцию.
Всего доброго! Хороших путей и дорог!
🙁 🙁 🙁

Спасибо) Пообсуждать в общем полезно и интересно)
Я понимаю, что поставить радиатор перед мотором — решение всех проблем, но я принципиально не хочу резать морду, оттого у меня и радиатор высоко и обдувается он очень плохо, тут полюбому) в любом случае я доведу охлаждение до ума, если это потребуется. Без резки морды)
Спасибо за комментарии))
