Дмрв 004 чем заменить

Лада 2110 › Бортжурнал › Замена ДМРВ

1.Вялый разгон.Провалы при набирание оборотов.
2.При движении при отпускании педали акселератора глохнет двигатель.
3.Высокий расход топлива.
4.Плохой пуск на горячую.
Именно эти симптомы неисправности датчика массового расхода воздуха наблюдались на моем авто. В интернете есть инструкция по проверке данного датчика:

Чтобы с приемлимой точностью оценить состояние датчика, нам нужен тестер.

1. Включаем тестер в режим измерения постоянного напряжения, и выставляем предел измерения 2 Вольта.
Находим в разъёме датчика провод жёлтого-выход (ближний по расположению к лобовому стеклу) и
зелёного-масса (третий с того же края).

Это нужные нам выводы датчика. В системах разных лет цвета могут меняться. Для оценки состояния ДМРВ, необходимо измерить напряжение между указанными выводами при включенном зажигании, не заводя двигатель! Эти же показаниия можно снять и без тестера с табло
бортового компьютера, у кого он есть. В группе параметров «напряжения с датчиков». Обозначается Uдмрв=…
Напряжение на выходе исправного датчика должно быть0.996…1.01 Вольта.
В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. По увеличению этого
напряжения можно судить о степени «износа» датчика.

Дальше возможны варианты:
1.01…1.02 — вполне рабочий датчик, очень неплохо.
1.02…1.03 — тоже приемлимо, но датчик уже не молодой.
1.03…1.04 — большая часть ресурса уже позади
1.04…1.05 — своё он уже отслужилЮ смело меняем.
1.05…и выше — источник проблем, давно пора заменить.

При проверке у меня показания были равны 1.06, т.е. датчик не работоспособен!

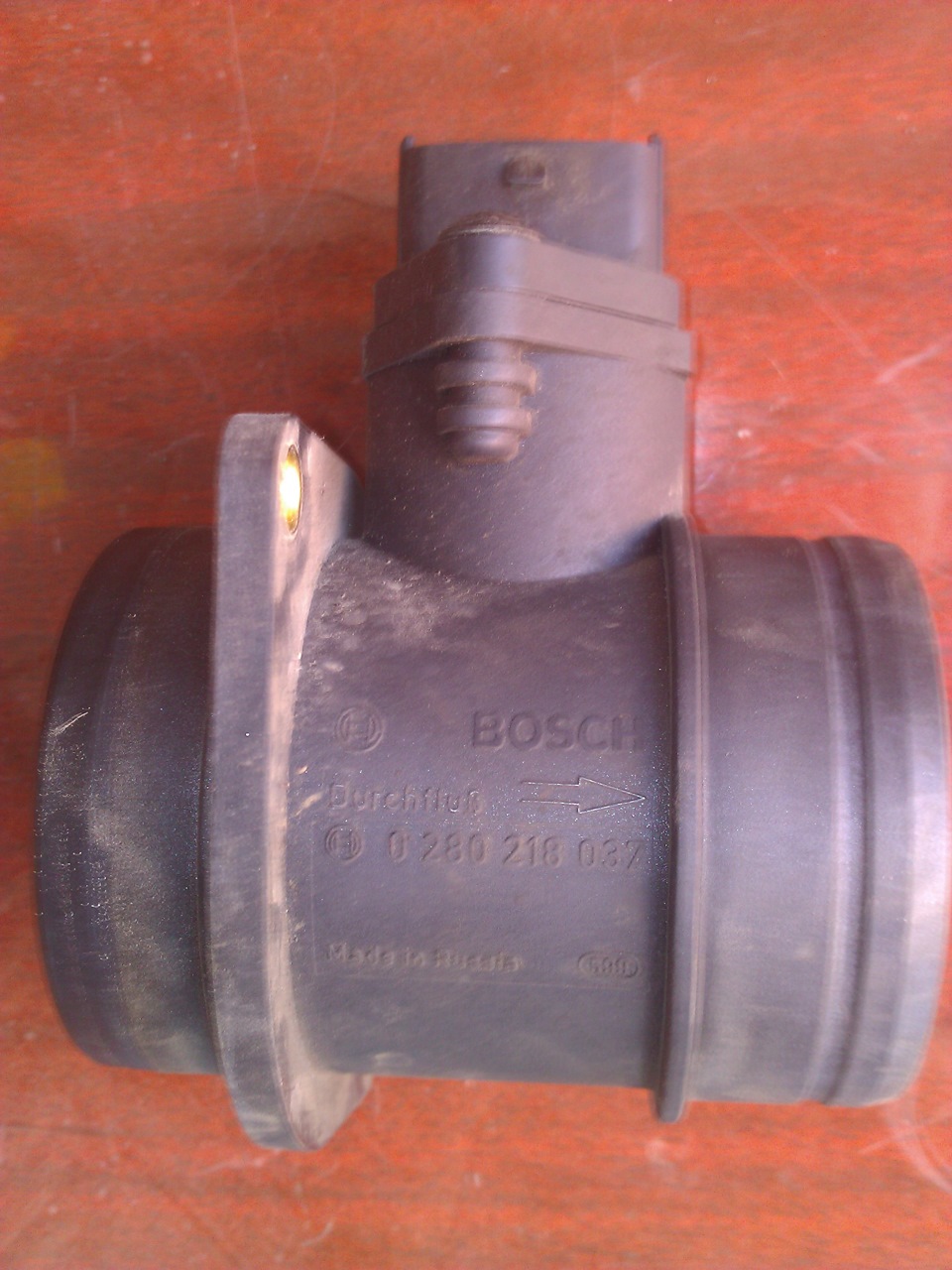

Ну тут всё понятно, под замену, но всал другой вопрос — какой ДМРВ? Поиск в интернете показал что существует несколько моделей на ВАЗ 2110:
BOSCH 0 280 218 004;
0 280 218 037;
0 280 218 116.(Номер есть на корпусе датчика)
Ну думаю все тут понятно, посмотрю какой стоит сейчас и куплю такой же и все будет чики пуки=) И вновь не тут то было, стоял у меня BOSCH 0 280 218 037

В магазине мне сказали что он идет на объем 1.5, а у меня 1.6, оказалось что играет роль в этом вопросе не объем двигателя, а контроллер и версия его ПО (прошивка). У меня датчик стоял с завода, так же как и контроллер и прошивка (BOSCH M7.9.7) Из чего следует что мне нужен …116. Почему стоял тот который не подходит до сих пор вопрос!

После замены возникли не большие проблемы, завелась норм, но обороты скакали от 300 до 1200. Отсоеденил клемму с АКБ, сбросил ошибки, и всё стало вэри гуд=) Работать машина стала стабильней, обороты в норме 840, улучшилась динамика, езжу несколько дней, пока всё в норме!

Таблица ДМРВ. Двигатели ВАЗ ДМРВ. Три последние цифры

Таблица ДМРВ. Двигатели ВАЗ ДМРВ. Три последние цифры

Но для их реализации необходимо, чтобы датчики, информирующие контроллер, не обманывали его — лишь при этом условии процессы в цилиндрах протекают штатно, двигатель развивает достаточную мощность, не расходуя лишнего топлива и не нанося большого вреда окружающей среде. Один из этих датчиков измеряет количество воздуха, поступающего в цилиндры, и вырабатывает соответствующий сигнал для контроллера. Это может быть датчик абсолютного давления (МАР-сенсор) либо датчик массового расхода воздуха (ДМРВ). Последний мы видим на многих автомобилях, в том числе вазовских.

Первым был частотный ДМРВ системы управления GM. Он же использовался и в отечественном аналоге «Январь» 4-й серии (фото 1). Автомобили такой комплектации продержались на конвейере недолго — на смену частотному датчику пришел аналоговый модели HFM-5 от фирмы Bosch — его номер 0280218004 (фото 2). Он невзаимозаменяем с GM — разъемы и точки крепления разные. Немецкий датчик разборный, из двух частей — корпуса и измерительного элемента.

Последний закреплен в корпусе двумя винтами с «секретными» головками. Правда, нынче в магазинах автозапчастей можно купить необходимый инструмент. Измерительный элемент — штуковина компактная, а стоит дорого — в Москве от 1300 руб. и выше. Сняв с нового автомобиля эту деталь, взамен, чего доброго, поставят муляж, а все, что за этим последует, — «личное горе» покупателя автомобиля. На рынке полно таких «ДМРВ без корпуса»… Покупать измерительный элемент без корпуса неразумно: очень возможно, что он неисправен или не той модели, что нужна. Фирма Bosch поставляет в продажу только датчики в сборе, в традиционной желтой картонной упаковке. Напомним, что купленный ДМРВ «не той системы» магазин обратно может не принять, если автомобилист не предоставит справку из сервиса, а получить ее зачастую непросто. Ненужный дорогостоящий узел останется вам на память.

Читать еще:  Замена подрулевого шлейфа приора

Третий вариант ДМРВ — 037-й. (Здесь мы говорим о трех последних цифрах в обозначении.) Это дальнейшее развитие 004-го датчика фирмы Bosch. Такой датчик сегодня на большинстве колесящих по дорогам автомобилей ВАЗ, включая «Ниву» и «Шевроле Нива». Внешне 004-й и 037-й почти неотличимы — ориентируйтесь по номеру (фото 3). Недавно на изделиях появилась дополнительная маркировка: теперь номера есть и на корпусе, и на измерительном элементе — они должны совпадать. Главное же отличие внутри ДМРВ. На фото 4 справа 037-й датчик. У него иная конструкция измерительного элемента, с характерным вырезом (при покупке есть смысл снять заглушку и заглянуть внутрь).

Но вот появилась новая система управления — Bosch-М7.9.7, у которой свой, 116-й, ДМРВ. С предыдущими невзаимозаменяем, хотя корпус у него такой же. Во избежание путаницы, на корпус первоначально наносили зеленый круг (фото 5). Номера есть и на корпусе, и на измерительном элементе (фото 6). Последний и определяет назначение данного ДМРВ — конструкция вновь изменена (фото 7). Чтобы элементы не подменяли по дороге от завода к потребителю, добрые немецкие конструкторы поставили другие секретные винты. Эх, наивные! На российском рынке нужный инструмент уже продается. Внимательно осматривайте ДМРВ: отвертывая секретные винты, их покрытие, как правило, повреждают. Заметили — делайте выводы!

Упростить выбор при покупке ДМРВ вам поможет таблица.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка датчика расхода воздуха ВАЗ. Проверка и ремонт ДМРВ

На основе сигнала с датчика массового расхода воздуха (ДМРВ) производится расчет циклового наполнение цилиндра, пересчитываемого в конечном итоге в длительность импульса открытия форсунок. Если он работает не корректно, машина кушает бензин больше чем нужно. Устанавливается такой датчик на втором тракте, сразу за воздушным фильтром и подсоединяется к системе электричества, которая управляется шестиконтактной колодкой проводов.

Существует довольно много различных типов ДМРВ: механические, ультразвуковые, термоанемометрические и некоторые другие.

В данном случае рассмотрим устройство термоанемометрического датчика HFM-5 от Bosch, наиболее часто устанавливаемого на автомобили ВАЗ. Чувствительный элемент датчика представляет собой тонкую пленку, на которой расположено несколько температурных датчиков и нагревательный резистор. В середине пленки находится область подогрева, степень нагрева которой контролируется с помощью температурного датчика.

На поверхности пленки со стороны потока воздуха и с противоположной стороны симметрично расположены еще два термодатчика, которые при отсутствии потока воздуха регистрируют одинаковую температуру. При наличии потока воздуха первый датчик охлаждается, а температура второго остается неизменной, вследствие подогрева потока воздуха в зоне нагревателя. Дифференциальный сигнал обоих датчиков пропорционален массе проходящего воздуха.

  • 1 — диэлектрическая диафрагма
  • Н — нагревательный резистор
  • SH — Датчик температуры наг. резистора
  • SL — Датчик температуры воздуха
  • S1 и S2 — темп датчики до и после нагревателя.
  • QLM — масса воздушного потока
  • t — температура

Электронная схема датчика преобразует этот сигнал в постоянное напряжение, пропорциональное массе воздуха. Такая конструкция получила название Hot Film (HFM), к ее достоинствам можно отнести высокую точность измерения и способность регистрировать обратный поток воздуха, к недостаткам – низкую надежность в условиях загрязнения и попадания влаги.

Измерить то количество воздуха, которое поступает в двигатель, значит определить нагрузку двигателя. При нажатии на педаль газа водителем, открывается дроссельная заслонка, увеличивается количество всасываемого воздуха. При этом мы говорим, что увеличилась нагрузка. Когда же вы отпускаем педаль – нагрузка падает. Все довольно просто. Однако это только на первый взгляд. Если учесть то, что в условиях реального движения двигатель часто сменяет режимы работы, поступающий воздух во впускной системе участвует в нескольких газодинамических процессах, то проблема измерения воздуха в системе не такая и простая.

В старых системах (ЭБУ Январь-4 и GM-ISFI-2S) применялись другие термоанемометрические ДМРВ, чувствительные элементы которых были выполнены в виде нитей. Такие датчики получили название Hot Wire MAF Sensor. Выходной сигнал этих датчиков был частотный, то есть в зависимости от расхода воздуха менялось не напряжение, а частота выходных импульсов. Датчики были менее точны, не позволяли регистрировать обратный поток, но эти недостатки перекрывала очень высокая надежность.

На автомобили ВАЗ устанавливались несколько типов датчиков массового расхода воздуха: GM, BOSCH, SIEMENS и российского производства. В 1999-2004 гг. на авто ВАЗа устанавливались два типа датчиков 0 280 218-037 и 0 280 218-004. Эти датчики выдают разные параметры выходного напряжения (тарировки) на одинаковом расходе воздуха и взаимозаменяемость (вернее, замена 004 на 037) возможна только с заменой тарировочных таблиц в прошивке. То же касается и нового датчика 116, устанавливаемого серийно с начала 2005 г.

Читать еще:  Как отрегулировать дворники на калине

Датчик поставляется только в сборе, с кодом и маркируется зеленым кругом.

На часть автомобилей классической компоновки совместно с ЭБУ Январь 7.2 применялись датчики Siemens-VDO (5WK97014. AVTEL):

Они отличаются тарировкой (от нуля вольт) и схемой подключения.

ДМРВ 20.3855 проверка и распиновка

Схема принципиальная подключения датчика расхода воздуха Siemens 20.3855-10 (HFM62C/19) для проверки:

Скачать подробную инструкцию и описание этой модели можно по ссылке.

Распиновка ДМРВ на авто ВАЗ 2107

Цоколевка датчика расхода воздуха ВАЗ 2109

Схема распиновки датчика воздуха ВАЗ 2110

  1. Желтый (ближний по расположению к лобовому стеклу) — вход сигнала ДМРВ;
  2. Серо-белый — выход напряжения питания датчиков;
  3. Зеленый — выход заземление датчиков;
  4. Розово-черный — к главному реле.

Цвета проводов могут меняться, но расположение выводов остается неизменным.

Ещё добавим, что ДМРВ с окончаниями на 004, 037, 116 (для Bosch) и 00, 10, 20 (для Пекарь) разные по калибровке. Менять можно только перепрошивкой.

Подключение воздушного датчика ДМРВ ВАЗ 2112

Если датчик массового расхода воздуха является работоспособным, то при работе мотора на 900 об/мин объем используемого воздуха составит не менее 10 кг в час. При повышении оборотов до 2 тысяч, этот показатель увеличится примерно до 20 кг. Если объем воздуха на таких оборотах будет падать, то снизится и динамика транспортного средства, соответственно, это приведет и к понижению расхода бензина.

Если же данные показатели увеличатся, то это будет способствовать и увеличению объема топлива. Отклонения параметра на 2-3 кг допускать не стоит, поскольку в данном случае работа силового агрегата может быть некорректной.

Схема подключений датчика расхода воздуха 2114

Частой причиной некорректной работы ДМРВ является выход из строя электронных компонентов, из-за чего увеличивается время реакции датчика на изменение потока воздуха. Исправный сенсор отслеживает изменения со скоростью 0,5 мс, а при поломке время реакции возрастает в 20-30 раз. Дефект обнаруживается только путем снятия графика работы осциллографом. Ремонт подобного сенсора не производится, он подлежит замене на новый.

Проверка датчика воздуха своими руками

При появлении неисправности ДМРВ происходит переобогащение или обеднение топливовоздушной смеси, что сразу отражается на работе двигателя и в итоге может закончится его поломкой.

Симптомы неисправности датчика массового расхода воздуха:

  • Появление ошибки Check Engine;
  • Повышенный расход топлива;
  • Плохо заводится на горячую;
  • Машина стало медленно разгоняться;
  • Пропала мощность двигателя.

Простейший способ проверить ДМРВ на ВАЗ 2114 — отключить штекер. При отсутствии сигнала блок управления мотором переходит в режим аварийной работы, определяя примерный объем воздуха по положению дроссельной заслонки. При этом несколько увеличивается расход топлива — для ВАЗ 2114 он достигает 10-12 л на 100 км пробега. Характерной особенностью является увеличение числа оборотов холостого хода до 1500 об/мин. Но при использовании контроллера Январь 7.2 или Бош М7.9.7 рост холостых оборотов не выполняется в силу особенностей программного обеспечения.

Нормальное напряжение на выходе нового датчика 0.996 — 1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.

Вот эталонное напряжение в вольтах:

  • 1.01 — 1.02 — хорошее состояние датчика.
  • 1.02 — 1.03 — не плохое состояние.
  • 1.03 — 1.04 — ресурс ДМРВ подходит к концу.
  • 1.04 — 1.05 — аварийное состояние.
  • 1.05 и выше — пора заменить ДМРВ.

Измерение производится между проводами желтого и зеленого цвета. Значения напряжения можно вывести на экран некоторых бортовых компьютеров (меню напряжение от датчиков, U ДМРВ).

Важно: пределы и колебания напряжения на выходе минимум в 30% случаев у неисправного датчика будут в НОРМЕ и не вызывать на панели значок «Check». То есть замеры напряжения малоинформативны, а вот норма, которую он будет выдавать в килограммах воздуха, будет соответствовать движению не там где на самом деле и ЭБУ будет мешать смесь, исходя из нее — потому и лишний расход!

Проверить датчик нужно в сервисе, желательно с фирменным сканером который сам указывает миганием, если идет перекос по какому-то параметру (в данном случае расходу воздуха в килограммах), сравнивая с заложенными в его память референсными значениями.

Замена датчика — инструкция

Отвёрткой откручиваем хомут гофра воздухозаборника на выходе датчика, стаскиваем его и внимательно осматриваем внутренние поверхности самого датчика и гофра. Эти поверхности должны быть сухими и чистыми, следы конденсата и масла недопустимы. Если воздушный фильтр меняется редко, то попадание грязи на чувствительный элемент датчика является наиболее частой причиной его поломки в автомобилях ВАЗ.

Масло в ДМРВ может быть в результате повышенного уровня масла в картере двигателя, либо маслоотбойник системы вентиляции картера забит.

Читать еще:  Ваз 2110 датчик заднего хода замена

Далее откручиваем 2 винта датчика ключом на 10 и извлекаем его из корпуса воздушного фильтра. На передней его части (на входном крае) должно быть резиновое кольцо-уплотнитель. Оно предотвращает подсос нефильтрованного воздуха во впускной тракт через датчик.

Если кольцо не на месте и застряло где-то в корпусе воздушного фильтра, тогда на входной сеточке самого датчика будет тонкий слой пыли. Эта вторая причина, которая губит ДМРВ раньше времени.

Правильная сборка должна проходить в такой последовательности: одеваем на датчик уплотнительную резинку, проверяем уплотнительную юбку, затем всё вместе вставляем в корпус фильтра.

На этом визуальная проверка датчика массового расхода воздуха в домашних условиях заканчивается. Проверить его работу на 100% можно только с помощью специального оборудования в автосервисе. Например, с помощью методики оценки осциллограммы при резком открытии дросселя до режима отсечки (нужен мотортестер), либо оценка осциллограммы при включении зажигания.

Реанимация испорченного ДМРВ успешна не более чем в 5% случаев. В крайнем случае можете промыть эфирной жидкостью для очистки матриц и оптики. Она испарается без следа. Убедившись, что в устройстве более нет пыли и мусора, можно, тщательно просушив его, установить на место. Иногда после такой нехитрой процедуры устройство заработает.

На большинстве зарубежных автомобилей ДМРВ устанавливался до 2000 года, следующие поколения моделей стали комплектоваться контроллером давления. Замена нерабочего датчика проста и без проблем выполняется самостоятельно, только покупать нужно именно такой ДМРВ, который соответствует версии прошивки ЭБУ. Цена его в пределах 3000 рублей в зависимости от производителя.

Лада 2108 Проект ArhStyle › Бортжурнал › Замена ДМРВ ВАЗ 037

Не нравился мне заторможенный отклик на педаль газа — подключил мозги к ноуту, установил хорошую программку OpenDiag для диагностики и погнал анализировать…Бедная смесь при резком нажатии на педаль «газа», потом исправляется по ДК и провал оборотов если резко отпустить с «газа» — обманчивые показания количества воздуха, воздух рассчитывает ДМРВ, при его отсутствии таблица ДПДЗ/обороты, температура константа.

Виновником оказался ДМРВ, опишу один известный способ проверки — даже назову его «народным» )
Проверка ДМРВ мультиметром.
Этот метод действует на датчиках Bosch с каталожными номерами: 0 280 218 004, 0 280 218 037, 0 280 218 116.
Включаем тестер в режим измерения постоянного напряжения, выставляем предел измерения 2 Вольта.

Распиновка ДМРВ:
Желтый (ближний по расположению к лобовому стеклу) — вход сигнала ДМРВ;
Серо-белый — выход напряжения питания датчиков;
Зеленый — выход заземление датчиков;
Розово-черный — к главному реле.
Цвета проводов могут меняться, но расположение выводов остается неизменным.

Правильное подключение тестера к ДМРВ — включаем зажигание, но не заводим двигатель. Подключаем мультиметр красным щупом к желтому ДМРВ, а черным к зеленому (на массу). Таким образом, мы измеряем напряжение между указанными выводами. Щупы тестера позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции.

Напряжение на выходе нового датчика 0.996…1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.
ДМРВ напряжение:
1.01…1.02 — хорошее состояние датчика.
1.02…1.03 — не плохое состояние.
1.03…1.04 — ресурс ДМРВ подходит к концу.
1.04…1.05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше.
1.05…и выше — пора заменить ДМРВ.

Кстати, эти же показания можно получить и без тестера, используя бортовой компьютер (группа параметров «напряжения с датчиков», Uдмрв)

У меня показания были 1,10 В хДДД почистил, стало 1,07 В — куда такое колесо, да на обочину) Чистка не помогла, отдал 2500 рублей за новый оригинальный датчик Bosh 037, датчик 116 стоит ещё дороже. Если совсем тяжко в поиске этого датчика то можно заменить на 116, но с последующей записью таблицы тарировок в ЭБУ.

Дополнительно:
Фигурной отвёрткой откручиваем хомут гофра воздухозаборника на выходе датчика, стаскиваем ее, и внимательно осматриваем внутренние поверхности самого датчика и гофра. Эти поверхности должны быть сухими и чистыми, следы конденсата и масла недопустимы. Если воздушный фильтр меняется редко, то попадание грязи на чувствительный элемент датчика является наиболее частой причиной его поломки.
Масло в ДМРВ может быть в результате повышенного уровня масла в картере двигателя, либо маслоотбойник системы вентиляции картера забит. У себя заметил пару капель масла, скорее всего остались до капиталки — почистил салфеткой, потом продул и прочистил растворителем под давлением)

Вариант почистить имеет место быть — в любом случае хуже уже не будет, пару видео по этой теме:
