Установка 16 клапанного двигателя на ВАЗ 2109. Больше мощности милорд

Достаточно много водителей интересуются насколько сложна установка 16 клапанного двигателя на ВАЗ 2109. Ведь такие двигатели более эффективны, чем штатные, устанавливающиеся на «девятке». Такой силовой агрегат позволяет чувствовать себя на дороге значительно комфортнее. Ведь все-таки двигатели с 16 клапанами являются более современными. Такая переделка является наиболее оправданной и логически обоснованной.

При этом она практически не требует сложного оборудования, не нужно растачивать блок и делать прочие вещи. Вместе с этим все работы производятся довольно быстро и безо всяких помех.

Содержание

Двигатель

Установка 16 клапанного двигателя на ВАЗ 2109 может производиться 2 способами. У каждого есть свои плюсы и минусы. Поэтому можно выбрать один из этих методов:

• Установка целого агрегата;
• Замена ГБЦ.

Конечный выбор зависит от ваших целей и возможностей. Если имеется в наличии целый и исправный двигатель, то можно его установить. В противном случае, при покупке деталей с нуля, лучше установить новую головку.

Для переделки свой «девятки» лучше всего использовать мотор от ВАЗ 2112. Они практически идентичны. Различия имеются только в мелочах. Но эти нюансы как раз и делают этот мотор более современным. Для вас важно то, что этот двигатель прекрасно встает по креплениям. При этом можно даже использовать родную коробку и корзину сцепления. Далее разберем эти способы более подробно.

Установка двигателя

В целом работа по установке такого двигателя не слишком сложная. На практике она не слишком отличается от замены обычного силового агрегата.

Замена ГБЦ

По сравнению с заменой двигателя эта работа более сложная. При этом у обоих вариантов имеются общие действия. Это касается установки бака и подключения проводки. Но различий также хватает, работа производится следующим образом:

• Сначала двигатель снимается с машины и разукомплектовывается. Для этого снимают ГБЦ, поддон, демонтируют поршни;
• Устанавливаются новые поршни от 2112. Они имеют более усиленные шатуны, также на них имеются выемки под клапана;
• Заменяют топливный насос;
• Укорачивают болты крепления головки блока. В новой ГБЦ рассверливают отверстия на 12;
• В блоке сверлят отверстие на 8, и нарезают резьбу под датчик детонации;
• Ставят помпу от 2112, заодно устанавливают термостат от «Самары»;
• Меняют сапун;
• Остается только собрать весь обвес на двигатель, поставить проводку и настроить агрегат.

В целом ничего крайне сложного в этой работе нет. Конечно, придется немного повозиться, но в итоге у вас окажется практически перебранный двигатель с новыми характеристиками и в идеальном состоянии.

Заключение. Многим нравятся первые переднеприводные ВАЗы за их неплохую надежность. Но их моторы далеки от совершенства. Именно поэтому многими производится установка 16 клапанного двигателя на ВАЗ 2109. Это позволяет сделать машину более экономичной и приемистой. Также агрегат от 2112 позволяет чувствовать себя на дороге более уверенно.

Лада 2109 › Бортжурнал › Установка 16 клапанного двигателя на ваз 2109 (карбюратор)

Очень давно хотел поставить инжектор, вот время и пришло!Подвернулся 16 клапанный мотор вместе с коробкой!Установка пошла незамедлительно!И так, для установки потребовалось:
Сам мотор, у меня 2112 1.5 поршня с проточкой
Коробка, по желанию
Стартер
Генератор с креплениями
Проводка от мозгов
Мозги, у меня январь 5.1
Бензо магистраль
Топливный бак и насос
Выхлопная система
Ну и главное руки и желания)))
Процесс начался со снятия старого двигателя!Не буду описывать как это делать, думаю это каждый знает!

Снимаем старую проводку от зажигания и уносим все не нужное!

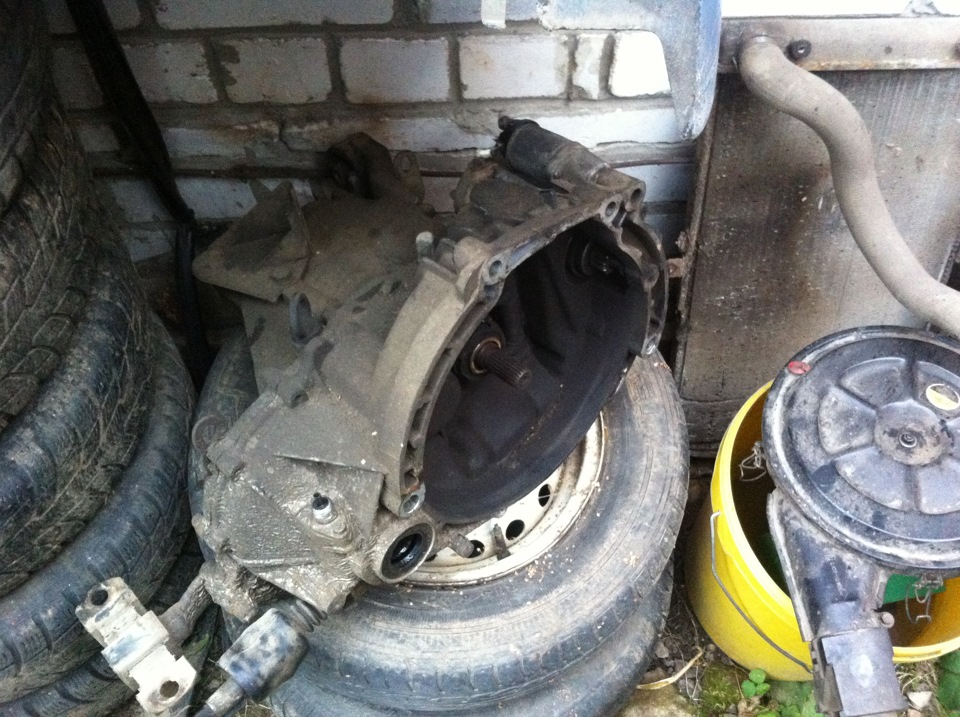

КПП тоже снял так как буду ставить от ваз 2110

Перед установкой нового мотора, все что модно на нем заменил на новое, а именно:

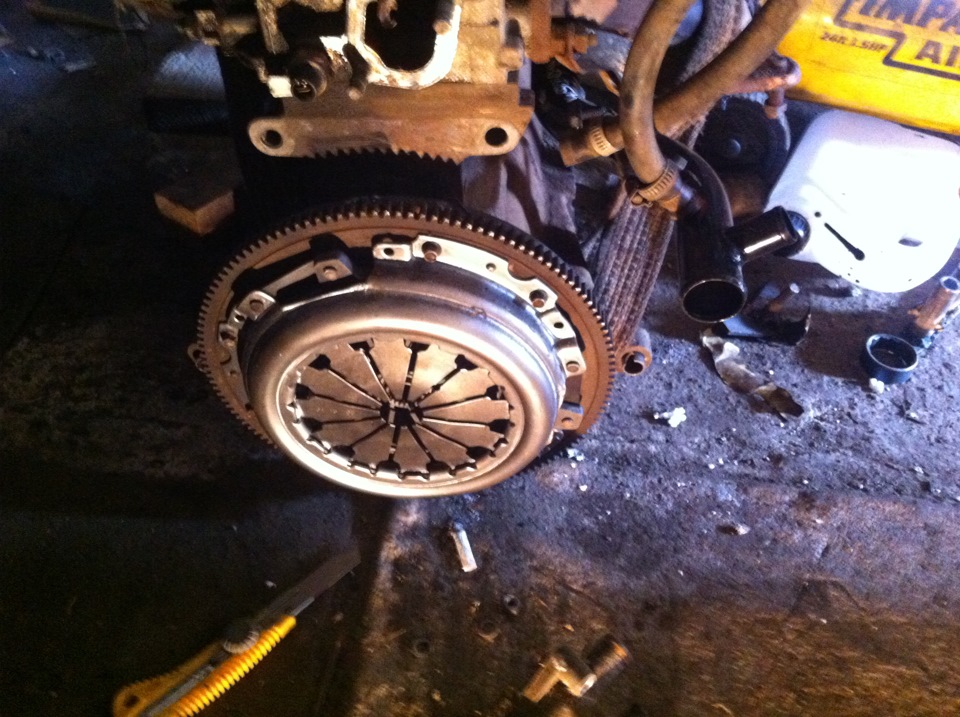

Сцепления а сборе
Все сальники
Прокладки
Ремень и ролики
Помпа
Шестерни

Ну вот можно и ставить обновки

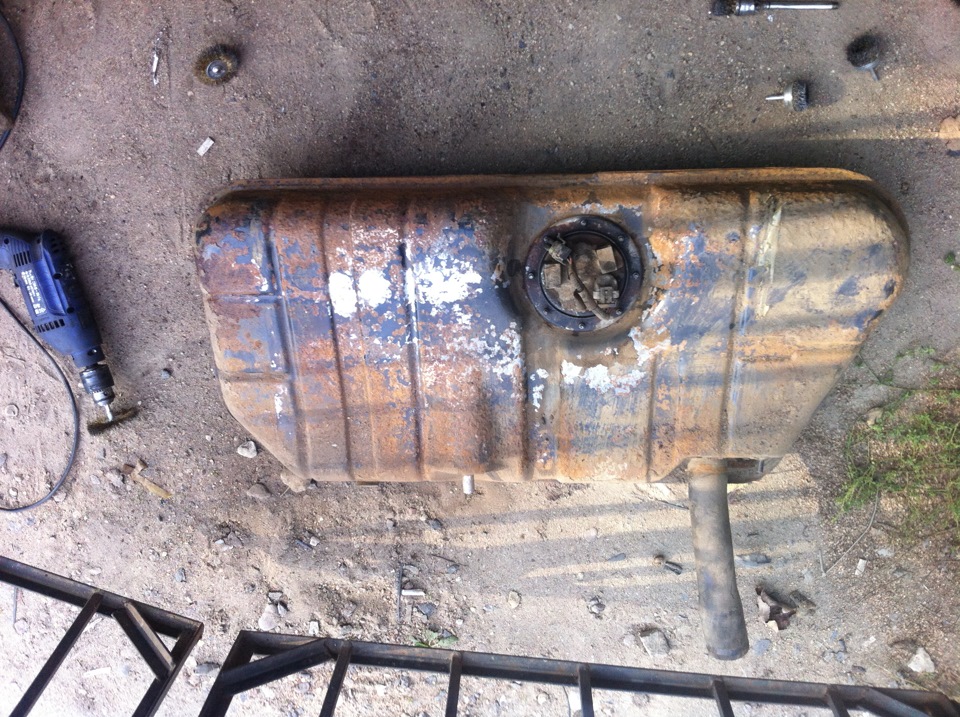

Установил бак с насосом от ваз 2112 все подходит можно смело ставить

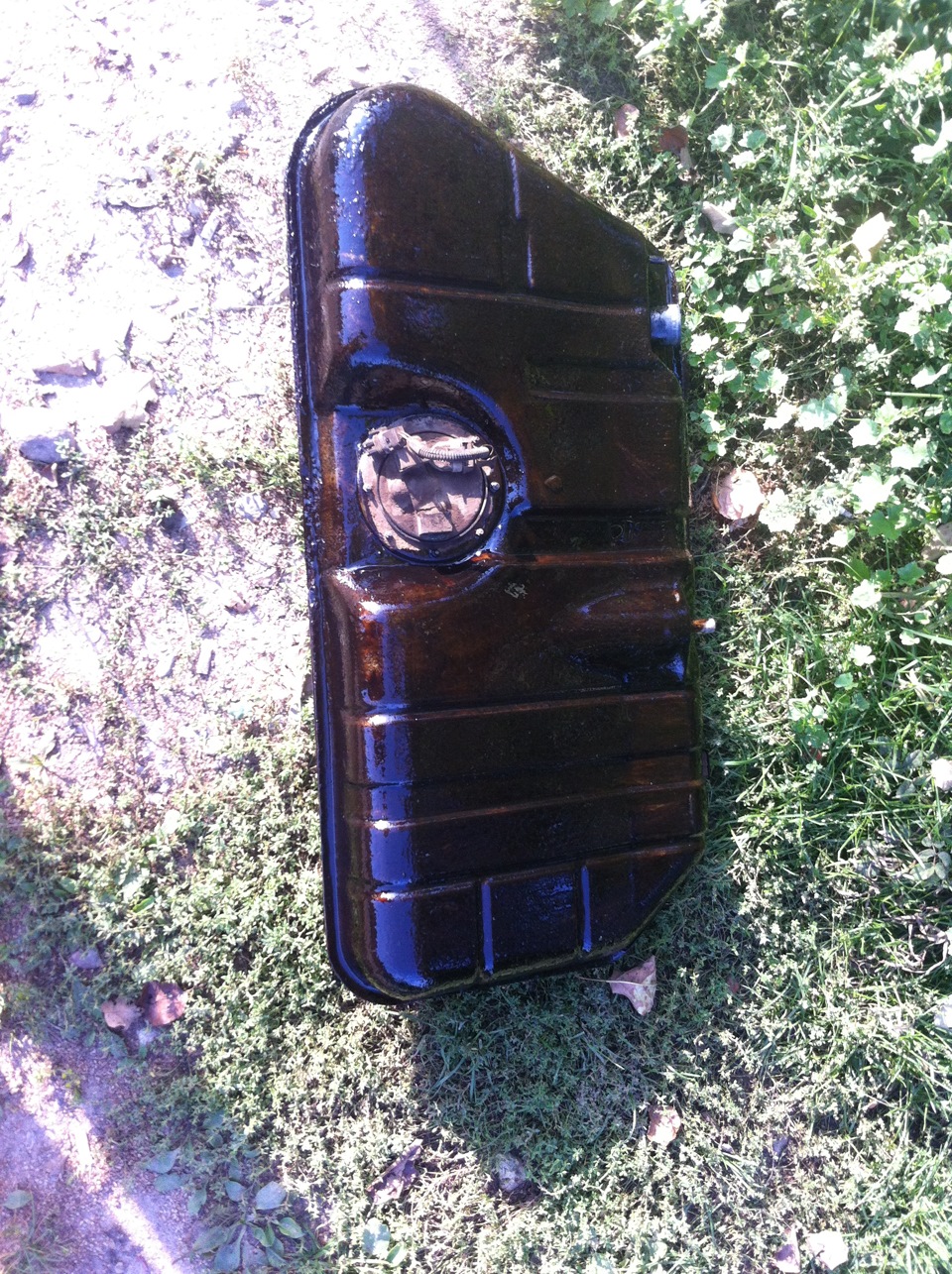

Заодно привел в порядок

Зачистил и весь промазал

Потом начал устанавливать топливную магистраль!Купил обычную стальную от ваз 2114!Это было самое тяжелое трубки нужно выгинать примерять крепить г днищу!Чтоб их согнуть очень много нужно усилий!Убил весь день!СОВЕТ если кто будет заниматься таким, покупайте медные трубки или грейте на огне, быстрей сгниют, зато быстро ставить!Подключаем все к баку и фильтру!

Поставил бак померил, отчертил снял отрезал и обратно поставил))

Ну а теперь проводка!Косу от мозгов и сами мозги!
Мне повезло, машина у меня 2002 года то есть все сделано под инжектор, а именно:

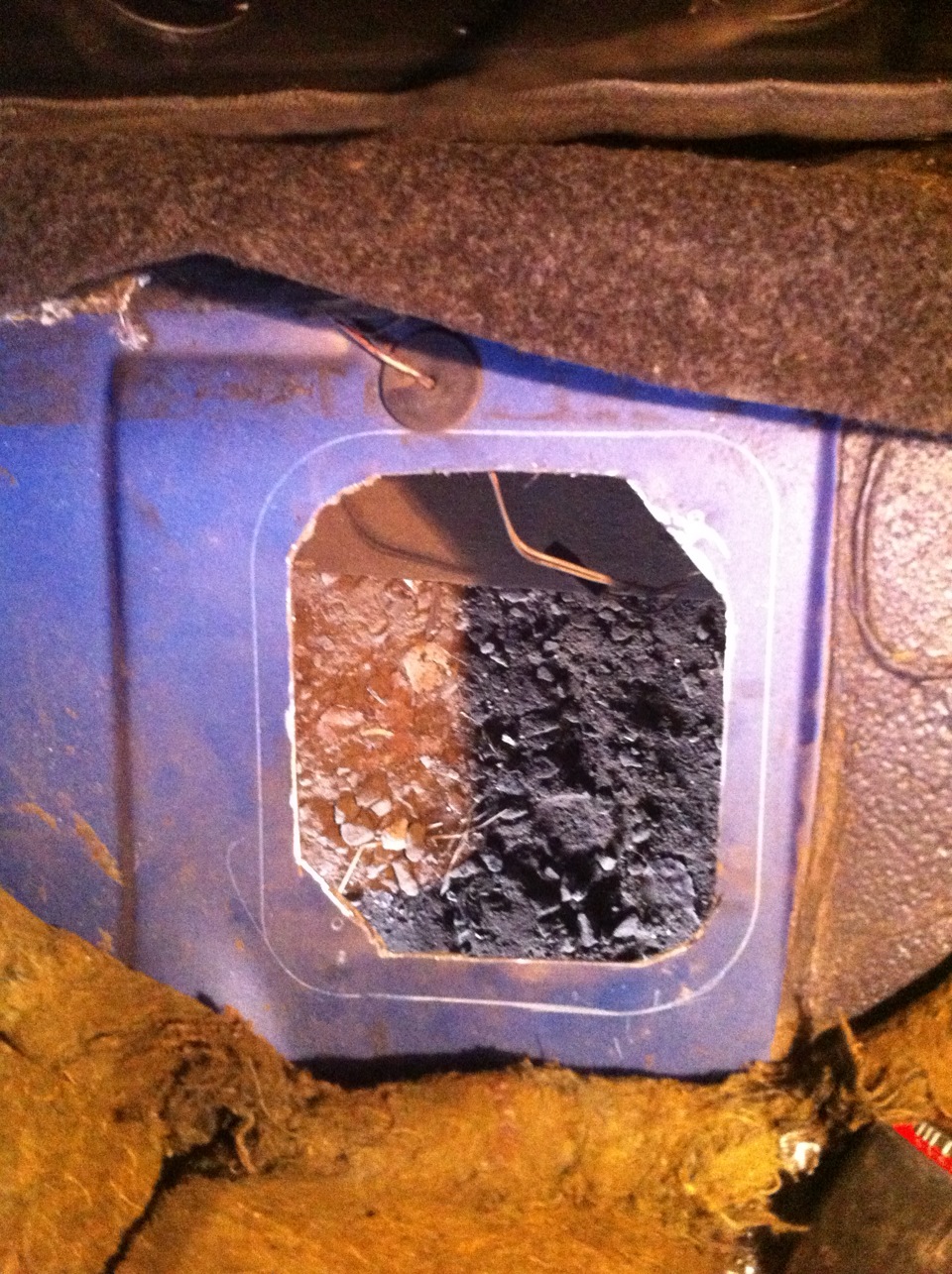

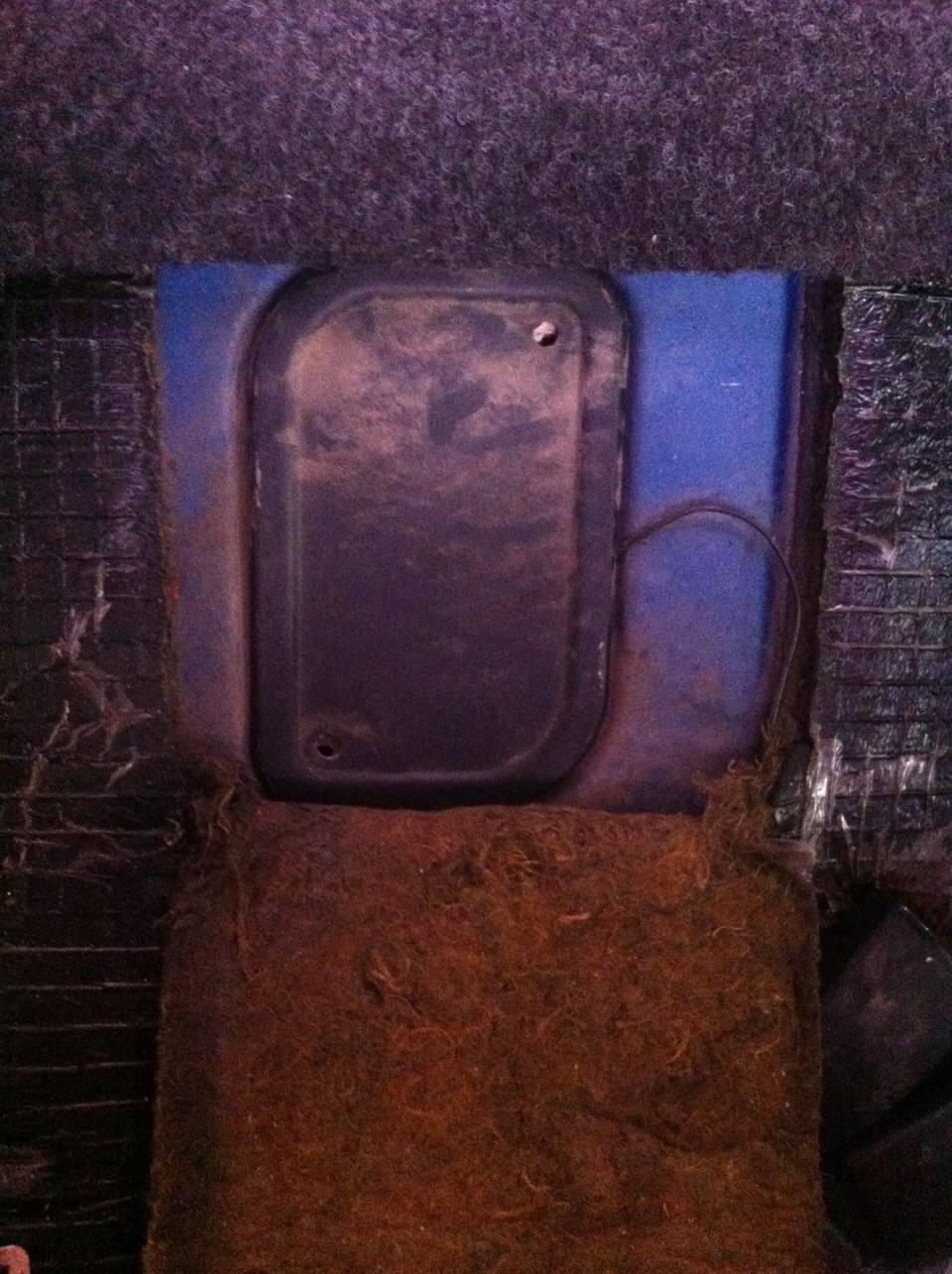

Дырка под проводку
Шпильки для бензо фильтра под днищем
Шпильки для отсорбера

Протягиваем проводку через дырку в моторном щите, моги закрепляем в салоне!В ваз 2110 дырка под проводку сделана в месте где у нас краник печки, вобщем проводка будет короткая если вести ее через штатную дырку в нашем моторном щите!Тут два выхода или сверлить новую в районе краника, или удлинять датчики которые будут короткие!Я пошел вторым путем, пришлось удлинить датчик скорости, кислородный, и + который питает сами мозги!При подключение проводки ума много не надо, каждая фишка со своим разъемом и к своему датчику!

Устанавливаем генератор и стартер
Для генератора покупал новые крепления нижние и верхние от ваз 2112, старые не подходят!

Еще по поводу установки!Бак и магистраль можно не менять если поставить наружний бензо насос от волги или газели!Установка(в жгуте мозгов находим 2-ух контактный разъем там 2 провода серый и розовый, нам нужен серый провод. Удлиняем его и прикручиваем на шпильку со знаком «+», и соответственно на минус делаем свой провод) !Коробку так же можно не менять, померить колокол коробки на маховик, и подточить углы коробки болгаркой, так же заменить бендикс на ваз 2110 так как там 9 зубьев!А на старом 11, он не подойдет!

Ну и в конце
Коробку поставил от ваз 2110, все крепления и вилку снял со старой 09 коробки и поставил на 10ю
Так же была куплена распорка стоек с креплением двигателя
Выхлопная система кроме штанов была переварена и подогнана(на время жду выхлоп на 51 трубе)

Рождение «шеснаря»: как 16-клапанные двигатели ВАЗ дожили до наших дней

Вазовские автомобили редко могли похвастать особой авангардностью конструкции, хотя и от мировых трендов старались не отставать. Определенные успехи тоже были – к примеру, ВАЗ-2101 получил верхневальный двигатель именно вследствие настойчивости и даже упорства советской стороны. А рождавшаяся в непростой для страны период машина десятого семейства уже на уровне разработки могла похвастать другим техническим нововведением – 16-клапанным двигателем, как у «горячих» модификаций европейских одноклассников. Сегодня мы вспоминаем историю разработки многоклапанного мотора 2112, ставшего основой для многих других двигателей ВАЗ – в том числе и самых современных.

Веяния времени

И спользуя агрегатную базу и платформу «восьмерки» для новой модели, в Тольятти понимали, что к моменту старта серийного производства ВАЗ-2110 «восьмой» мотор неизбежно устареет. Ведь уже с начала восьмидесятых в мире ужесточались экологические требования, да и литровая мощность постоянно увеличивалась. «Заряженные» модификации Volkswagen Golf MKII и Opel Kadett E были практические вдвое мощнее базовых версий (и отечественной Самары!), ведь их моторы выдавали 130-140 «лошадок»! Вдобавок стало ясно, что мотор должен быть не только мощнее и экологичнее, но и экономичнее предшественника.

Добиться этого можно было несколькими способами. Во-первых, на ВАЗе безоговорочно приняли переход на более современный распределённый впрыск, что теоретически позволяло выполнить любые актуальные на тот момент нормы по чистоте выхлопа.

Во-вторых, нужно было повышать литровую мощность, чтобы поднять количество «лошадок» под капотом, оставшись в прежнем рабочем объеме. Ведь далеко не во всех странах мира покупатели приветствовали «большие» двигатели из-за налогов. Да и НАМИ жестко определял «литровый диапазон» советской техники – ВАЗы должны были укладываться в диапазон 1,2-1,6 литра.

На тот момент в мире уже были обкатаны на практике два способа «взбодриться» — установка турбонаддува или же переход на многоклапанную головку блока, где количество впускных и выпускных клапанов для каждого цилиндра увеличивалось вдвое. Взвесив все «за» и «против», на ВАЗе остановились на втором варианте, поскольку наддув потребовал бы куда больших затрат и технологических нововведений, в то время как схема с четырьмя клапанами на цилиндр в остальном («по низу») не сильно отличалась от восьмиклапанника, а за счет лучшей наполняемости цилиндров показатели мощности и крутящего момента при прочих равных должны были увеличиться на 10-15%. Это значит, что вкупе с «инжектором» с полуторалитрового мотора реально было снять не менее 90 л.с.

Снова Porsche

Не имея собственного опыта в проектировании подобных конструкций, вазовцы «по старой памяти» обратились к специалистам Porsche. К тому же советской стороне требовалась помощь немцев по аэродинамической доводке кузова «десятки». Подписанный в 1987 году контракт предусматривал как работы по аэродинамике, так и разработку 16-клапанного двигателя с распределённым впрыском. При этом рабочий объем оставался прежним — 1,5 литра.

Однако и на ВАЗе отнюдь не сидели сложа руки, переложив хлопоты по разработке нового двигателя на плечи и руки немецких «спецов»! Под руководством А. Симульмана был скомпонован вариант многоклапанной головки блока с литыми свечными колодцами — то есть, без вставных деталей.

Конструкция 16-клапанной головки блока рождалась в тесном сотрудничестве с иностранными специалистами и при этом получилась полностью оригинальной

Предложенный же Porsche вариант был менее технологичным — в частности, он требовал очень сложной по форме прокладки головки блока, за изготовление пресс-формы для производства которой советские специалисты по РТИ просто не брались. Зато немецкая фирма Elring, к которой обратились вазовские специалисты, согласилась все сделать за четыре месяца и 400 000 немецких марок! И первое, и второе совсем не устраивало ВАЗ, поэтому пришлось. разработать конструкцию силами вазовского же РТИ НТЦ, для чего хватило одного месяца и 1 500 рублей.

Однако в дальнейшем к технологической разработке и доводке отливки головки специалистам Porsche пришлось подключать малоизвестные и узкоспециализированные компании из Австрии и Италии. При этом свечные колодцы на ранних 16-клапанных двигателях были вставными, а начиная со 124-го двигателя стали литыми, как изначально задумывали в Тольятти.

Головка блока цилиндров двигателя ВАЗ-2112

Шестнадцатиклапанная головка потребовала серьезной модернизации «восьмерочного» мотора, ставшего по просьбе ВАЗа своеобразной заготовкой для «шеснаря».

Кроме собственно шестнадцатиклапанной конструкции с двумя распределительными валами, двигатель 2112 отличался и наличием гидротолкателей с автоматической регулировкой теплового зазора, ведь только компактные «гидрики» позволили разместить в головке цилиндров и еще один вал, и восемь дополнительных клапанов. Кроме механизма газораспределения «двенадцатый» мотор получил также оригинальные впуск и выпуск.

Несмотря на компоновочное сходство с 8-клапанным двигателем ВАЗ-21083, «верх» нового мотора получил два распредвала, 16 клапанов и ряд принципиальных отличий

Впускной коллектор на 16-клапаннике разнесли с выпуском. Первоначально впуск изготавливался из лёгкого сплава, а на 1,6-литровом моторе он стал пластиковым

Специалисты Porsche сразу засомневались в том, подойдут ли блок и коленчатый вал бывшего «восьмиклапанника» новому мотору — ведь нагрузки с учетом увеличившихся мощности и момента неизбежно вырастут. Специальные стендовые испытания двигателя ВАЗ-21083 в Германии подтвердили, что его конструкция и механическая прочность вполне допускают подобный «тюнинг», но впоследствии для перестраховки противовесы на коленвале для впрысковых моторов немного увеличили, а блок при превращении мотора в 16-клапанник получил важную доработку: в опорах коренных подшипников появились дополнительные масляные каналы с запрессованными в них форсунками, благодаря чему днища поршней омываются маслом под давлением.

Немецкая сторона также разработала и оптимизировала форму камеры сгорания, благодаря чему даже с учетом высокой степени сжатия (10,5) на бензине с ОЧ 91-95 двигатель ВАЗ-2112 работал без детонации.

На ранних этапах доводки 16-клапанного мотора применялись привычные для специалистов Porsche компоненты распределенного впрыска немецкой фирмы Bosch, однако в дальнейшем (с 1990 года) советская сторона стала активно сотрудничать с американской компанией GM, перейдя на «джиэмовскую» систему не только для многоклапанных моторов, но и на обычных восьмиклапанниках как «восьмого», так и «классического» семейств. Ирония судьбы заключалась в том, что через пять лет ВАЗ вновь вернулся к «бошевским» компонентам впрыска на своих двигателях, прекратив сотрудничество с GM в этом направлении.

Долгие роды, короткая жизнь

Впервые «десятку» с новым двигателем официально продемонстрировали в конце 1992 года в Московском Манеже, а в 1994-м АвтоВАЗ «засветил» предсерийный прототип ВАЗ-2110 и на Парижском автосалоне.

«Десятка» с шестнадцатиклапанником стала настоящей звездой мартовского журнала За Рулем за 1993 год: кроме обложки, яркой новинке отвели четыре первые страницы

16 клапанов – так это будет по-русски

Как оказалось, под большой пластиковой крышкой с «заграничной» надписью «16 VALVE» скрывался именно 16-клапанный двигатель ВАЗ-2112, который развивал 94 л.с. при 5 600 об/мин. При этом мотор оказался и достаточно тяговитым — 130 Нм он выдавал уже при 3 600 об/мин. Таким образом, литровая мощность нового двигателя составила 62 л.с. — не самый плохой показатель по меркам начала девяностых. По крайней мере, европейские и японские аналоги с похожей конструкцией мотора развивали примерно 65-70 л.с. на литр рабочего объема.

Спидометр не врёт: с 16-клапанником новая модель ВАЗа вплотную подобралась к отметке 200 – особенно по спидометру. Если же быть точным, то «сто третья», по данным производителя, разгонялась до 185 км/ч

Двигатель ВАЗ-2112 сочетался с вентилируемыми передними тормозами и усиленной трансмиссией

Более мощный двигатель потребовал усиления и деталей трансмиссии — в частности, применения нового вторичного вала с повышенной жесткостью, а также увеличения диаметра сцепления со 190 до 200 мм.

16-клапанный мотор в «десятку», в отличие от Самары, заложили уже на уровне проектирования компоновки

Выпуск ВАЗ-2110 планировался с 1995 года — первые «десятки» были собраны в ОПП АвтоВАЗа 27 июня, однако полноценное серийное производство началось лишь в 1996-м. При этом многие первые «живые» машины оснащались не новомодным «шеснарем», а банальным карбюраторным (!) двигателем с индексом 2110.

Прототипы и предсерийные образцы ВАЗ-2110 внешне отличались от товарных машин

А «сто третья» (ВАЗ-21103) с тем самым полуторалитровым 16-клапанником ВАЗ-2112 попала на основной конвейер лишь в 2001 году.

Теоретически 16-клапанный ВАЗ мог подогреть интерес зарубежного покупателя к продукции из Тольятти. На практике же мощная «десятка» всерьез заинтересовала лишь внутреннего потребителя

Планировалось, что 16-клапанник получит и «зубило» — этакий запоздалый ответ АвтоВАЗа на Volkswagen Golf GTI.

Однако в дальнейшем выяснилось, что установка этого мотора под капот Самары требует доработок кузова, несовместимых с крупносерийным производством, поэтому от такой затеи в дальнейшем отказались, а 16-клапанный двигатель ВАЗ-2112 так и остался прерогативой «десятого» семейства.

Впрочем, 16-клапанные двигатели под капот Самар всё же «просочились»: тольяттинское ЗАО «Супер-Авто» выпускало ВАЗ-2113 и ВАЗ-2114 в «улучшенной комплектации», которая включала в себя и 1,6-литровые моторы (21124 и 21126) с четырьмя клапанами на цилиндр. Почти 100 сил позволяли «суперзубилам» не только на равных тягаться с остальными вазовскими шестнадцатиклапанниками, но и вступать в светофорные гонки с бюджетными иномарками.

Какой двигатель можно поставить на ВАЗ 2109?

Тюнинг — это не просто изменение внешнего вида автомобиля, как многие думают. На самом деле часто доработка касается технической составляющей. Кто-то вносит изменения в выхлопную систему, меняет элементы заводского двигателя.

Но есть более кардинальный, дорогой и интересный вариант — поменять мотор. С новым двигателем вы получаете иные технические характеристики, увеличенную мощность, повышенную максимальную скорость, лучший разгон.

А что у вас под капотом

Замена мотора — достаточно серьезный шаг, который требует продумать каждый этап, начиная от выбора нового мотора, заканчивая последствиями, которыми подобные работы могут обернуться.

Что поставить?

Действительно, самым главным вопросом среди владельцев ВАЗ 2109 является ассортимент моторов, которые могут оказаться под капотом их автомобиля.

Давайте рассмотрим несколько популярных решений, которые чаще всего встречаются среди тех, кто решил поменять мотор на своем ВАЗ 2109.

Вариант

Особенности

Газ — это более дешевая альтернатива бензину, которая позволит неплохо сэкономить в будущем на заправках. Такую замену называют наиболее легкой. Но следует принимать во внимание тот факт, что окупится такая замена только при частой эксплуатации автомобиля, а у вас в багажнике будет располагаться баллон с газом. Делать такую работу можно только у специалистов с соответствующей квалификацией и разрешениями

ВАЗовский инжектор 1,5 литра

Неплохая альтернатива, которая позволит извлечь больше мощности из вашего усовершенствованного автомобиля. Инжектор мощнее, он требует меньше топлива, обеспечивает лучшую динамику. Но на практике менять двигатели с ВАЗовского на ВАЗовский — не самое лучшее решение, поскольку есть масса вариантов среди более надежных, мощных импортных машин

Двигатели от Приоры и ВАЗ 2112

Неплохие отечественные варианты, которые легко влезут в пространство для мотора вашей девятки. Хорошая отдача, отличная возможность перекинуть не только движок, но и саму коробку переключения передач

1,5 литровый мотор от Honda Civic

Тут мы говорим про 1,5-литровые двигатели мощностью 92 лошадиных сил образца 1991-1995 годов. Инжекторные движки того поколения отлично подходят по габариты подкапотного пространства ВАЗ 2109, отличаются неплохими техническими характеристиками. Своего рода улучшенная вариация предыдущего варианта

Двигатели от Opel

Неплохо зарекомендовали себя моторы от Vectra объемом 1,4, 1,6 и 1,8 литра. Двигатели хоть и старенькие, но зато резвые, достаточно мощные, сравнительно экономичные. Их основное достоинство — доступная стоимость при хорошем качестве сборки. Если отыскать достойный немецкий мотор любого из представленных объемов, ваш ВАЗ 2109 будет работать существенно лучше по сравнению с заводским двигателем

Моторы от Mitsubishi Lancer

1,5-литровые инжекторные двигатели мощностью до 100 лошадиных сил многим приходятся по вкусу. Хорошая динамика, добротная сборка, приятная экономичность. Отыскать такой мотор не очень легко, но и больших проблем возникнуть также не должно

Привлекательный вариант для замены, позволяющий получить резвый, интересный, надежный корейский двигатель. Единственный важный нюанс — коробка от девятки не соответствует особенностям движка от корейца, потому придется менять все вместе

VW Passat или Golf

Великолепная надежность, поразительный ресурс двигателей, несмотря на их возраст. Движки от последних версий этих немецких авто вы установить не сможете, поскольку тогда придется переделывать буквально все. А вот моторы образца 90-х годов очень даже хорошо примет на борт ваш ВАЗ 2109

Еще один пример великолепного немецкого качества двигателя, который можно установить на девятку. Во многом похож на моторы от Фольцваген и Опель по характеристикам, динамике, экономичности. Найти не сложно, но старайтесь выбирать мотор с минимальным пробегом. Так вы обеспечите себе долгую и беззаботную жизнь своей машины

Двигатели от FIAT

Выбирать следует моторы объемом до 2,0 литров. Самый оптимальный вариант — это движок объемом 1,6 литра с 16 клапанами и мощностью 90 лошадиных сил. Такие движки вы найдете на модели Doblo. Их достаточно много на авторазборках, потому с поисками проблем возникнуть не должно

Приемистый, достаточно мощный, динамичный мотор с хорошим запасом прочности. Добротное решение для наших дорог. Японское качество мало чем уступает представленным аналогам из Германии. В свое время двигатели на 626 модель получили множество положительных отзывов, потому их установка на ВАЗ 2109 рекомендуется многими специалистами

Замена мотора — это сложная операция, которая требует обязательного участия опытного специалиста. Самостоятельно в гаражных условиях менять двигатель настоятельно не рекомендуется.

Мотор 2112 от девятке

Подводные камни

Есть несколько важных, интересных и просто полезных факторов, которые обязательно нужно учитывать, принимая решение относительно замены мотора на ВАЗ 2109.

1. Если подходить к вопросу с практической точки зрения и принимать во внимание идеальную совместимость деталей, то тогда вашим лучшим решением станет установка альтернативного двигателя. Но зачастую замену проводят с целью повысить производительность, увеличить мощность мотора. В этом случае приходится искать альтернативы среди модельного ряда ВАЗ, Lada или импортных машин.
2. Меняя движок от девятки на более новый мотор от той же модели, вы не сможете поставить кондиционер. Нет, установку выполнить вполне возможно, только тогда заметно упадет мощность и без того не самого резвого стандартного двигателя. Помимо потери мощности, вам придется поменять генератор на более мощный, поскольку заводской генератор тянуть еще и климатическое оборудование не сможет.
3. Двигатель ВАЗ 2112 хорош тем, что идеально сочетается со стандартной коробкой передач от ВАЗ 2109. То же самое можно сказать про Приору.
4. Повышая мощность двигателя, вам потребуется доработать тормозную систему. Иначе тормозной путь значительно увеличится, вы не сможете своевременно остановить машину. Так что обязательное мероприятие — замена стандартных дисков и колодок на более прочные. При возможности, поменяйте барабанные задние тормоза на дисковые механизмы.
5. Придется внести изменения в систему охлаждения. Радиатор обязательно меняется на тот, который соответствует характеристикам нового силового агрегата. Если его мощность выше двигателя от «девятки», параметров стандартного радиатора наверняка окажется недостаточно.
6. Документы. Не так давно в стране издали закон, который отменил необходимость в номере двигателя при регистрации. То есть отныне мотор — это просто запчасть, которую приравнивают к тому же генератору, воздушному фильтру или колесу, к примеру. За счет этого существенно повысился спрос на замену двигателей. Но документы на мотор вы должны иметь. Покупая двигатель с рук, убедитесь, что у владельца есть бумаги, подтверждающие право собственности.
7. Происхождение. Отсутствие бумаг делает мотор достаточно потенциально опасным для вас, поскольку его происхождение неизвестно. Не редко можно найти движки, которые были сняты с угнанных автомобилей.
8. Контрактные моторы. Самый оптимальный с точки зрения вашей безопасности вариант покупки нового двигателя. Контрактные движки предоставляются специализированными фирмами, где помимо самого агрегата, вам предоставляют гарантию и все необходимые документы.
9. Перерегистрация. Будете ли вы регистрировать переделанный автомобиль в ГИБДД, решайте сами. Специалисты советуют обратиться в соответствующую инстанцию, чтобы вам оформили новый мотор. Так вы сможете избежать множества проблем и недопонимания на дорогах, когда вас остановит инспектор.

Замена мотора – задача не простая

Выбор мотора — процедура ответственная, потому решайте вопрос вместе с опытными специалистами, проверяйте состояние предлагаемого движка и обязательно изучайте его происхождение.
