Как разобрать крышку багажника

Снятие и разборка крышки багажника Лада Гранта

Подготавливаем автомобиль для выполнения работы. Отсоединяем минусовую клемму аккумулятора

Снимаем привод замка крышки багажника для этого:

Отжимаем пластмассовый держатель тяги от шарового наконечника с помощью рожкового ключа на 8 или шлицевой отвертки

Головкой на 10 откручиваем гайку крепления основания привода замка к наружной панели крышки багажника

Поворачиваем рычаг цилиндрового механизма и откручиваем вторую гайку

Извлекаем привод замка из крышки багажника

Вынимаем привод замка из декоративной накладки

Для снятия замка крышки багажника:

Головкой на 8 откручиваем два болта крепления замка

Выдвигаем замок из отверстия во внутренней панели крышки багажника

Нажимаем на фиксатор и отсоединяем колодку проводов от электропривода блокировки замка и снимаем замок вместе с тягой

Чтобы снять тягу привода, поворачиваем ее в сторону паза в отверстии

Через паз вынимаем тягу

Устанавливаем замок и не затягиваем болты.

Закрываем и открываем крышку, чтобы убедиться, что замок установлен правильно.

Только после этого затягиваем гайки замка.

Снятие крышки багажника

Для разборки крышки багажника снимаем замок крышки багажника, как описано выше.

Отсоединяем от замка колодку проводов.

Извлекаем из отверстия крышки багажника уплотнитель 4 жгута проводов и жгут проводов 5, рисунок 1.

Снимаем буферы 2 (рис. 1)

Головкой на 10 отворачиваем с правой и левой стороны по два болта 3 (рис. 1) крепления крышки багажника к подвижным звеньям петель.

Снимаем крышку багажника вдвоем с помощником.

Если нужно снять петли полностью:

— отсоединяем торсионы 1, рисунок 2, от подвижного звена петли; снимаем полку багажника и со стороны салона головкой на 10 отворачиваем три болта 3, снимаем петлю 2.

Установку крышки багажника выполняем в обратном порядке, обеспечивая при этом равномерность зазоров между крышкой багажника и деталями кузова.

kawawatinka › Блог › Как разобрать дверь багажника на астре 5д

Для тех кто поленился купить книжку для Астры=)

1) Выкручиваем штырки на которых держится полка.

4) Сабля держится на 6-ти гайках на «8».

Комментарии 20

Я разбирал 3ждв свою уже)) хочу проклеить шумкой))

Спасибо! Пол года была забита брызгалка, все руки не доходили)

Подскажите, с какого предохранителя идёт питание на замок багажника на хечбеке.Спасибо.

здравствуй не знаешь сколько стоит сам замок или моторчик у меня моторчик сгорел или код по какому их искать

Подскажите, почему не стоит трогать пластмассовую штуку?
www.drive2.ru/l/111406/
в этом отчете ничего про это не говорится и пошагово она снимается в первую очередь

Потому что смысла в ее снятии нет

блин мне как раз нужны вон те синие заклепки

спасибо, теперь знаю как саблю снять !

Старался на благо другим)

почему не льзя тронать пластмассовую штуку ? я ее снимал пару раз, ничего плохова не происходило)

это я к тому что многие начинают ее дербанить для снятия обшивки)

ты не отключал питание на задний дворник ?

у меня заднее окно черной пленкой заклеено (ваще не просвечивает). а при дождливой погоде он бывает автоматически включается. и остаются разводы от дворника.

вдруг ты отключал, хотел спросить как это делал)

блин, ну что ж ты издалека то так начал, я бы посмотрел пока снята обшивка была)
лан, будет время — загляну туда, посмотрю где разъем болтается!

разьем я знаю где болтается, а как отсоединить не знаю) пробовал никак не получается.

че это так плохо? ща в книжку залезу посмотрю

Как разобрать крышку багажника

Доброго дня всем драйвБро.

Наступили выходные решил заняться разбором задней обшивки двери.
У меня был посторонний звук шуршание перекатывание после того как откроешь и закроешь багажник.

Процесс разборки на самом деле проще некуда

1- снимаем накладку ручки ( за которую вы закрываете багажник )

на этом этапе у нас осталось голое железо ( внутренности ) там я обнаружил несколько пластиковых элементов, убрал их открыл закрыл и звуки пропали.

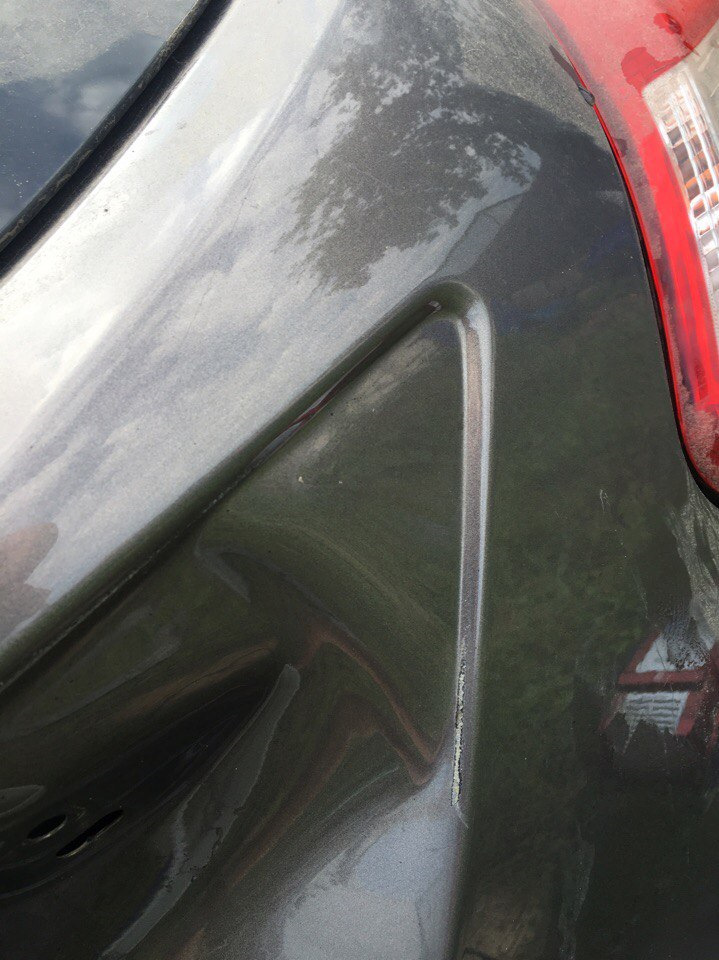

НОООООО тут я кое что обнаружил, а именно что саблей натерло с двух сторон облезать краска начала… грусть печаль

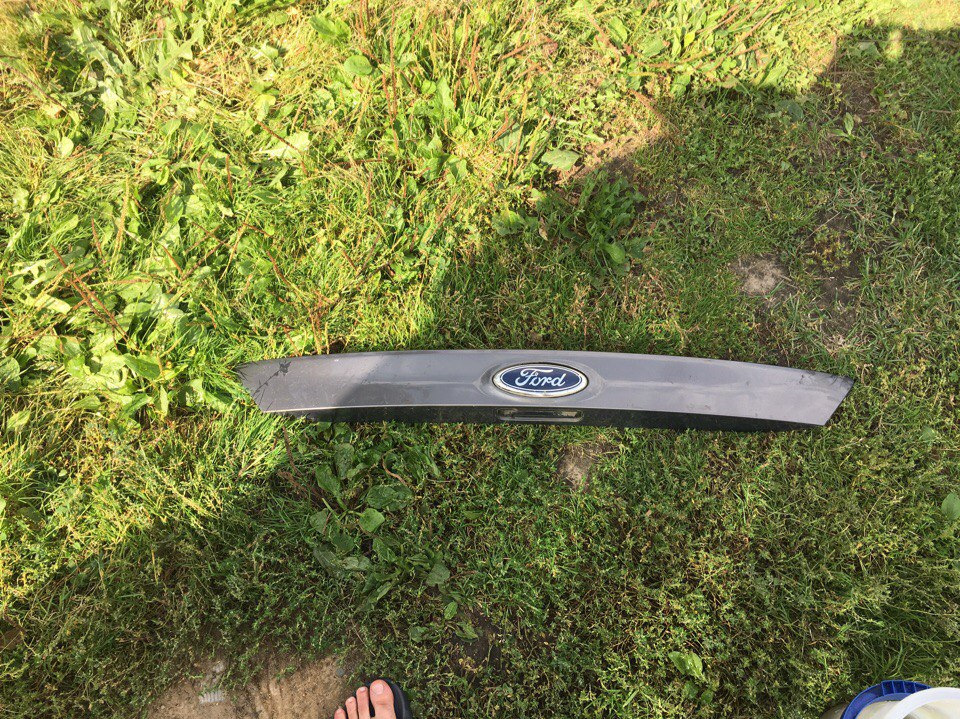

и тут я решил снимать саблю…

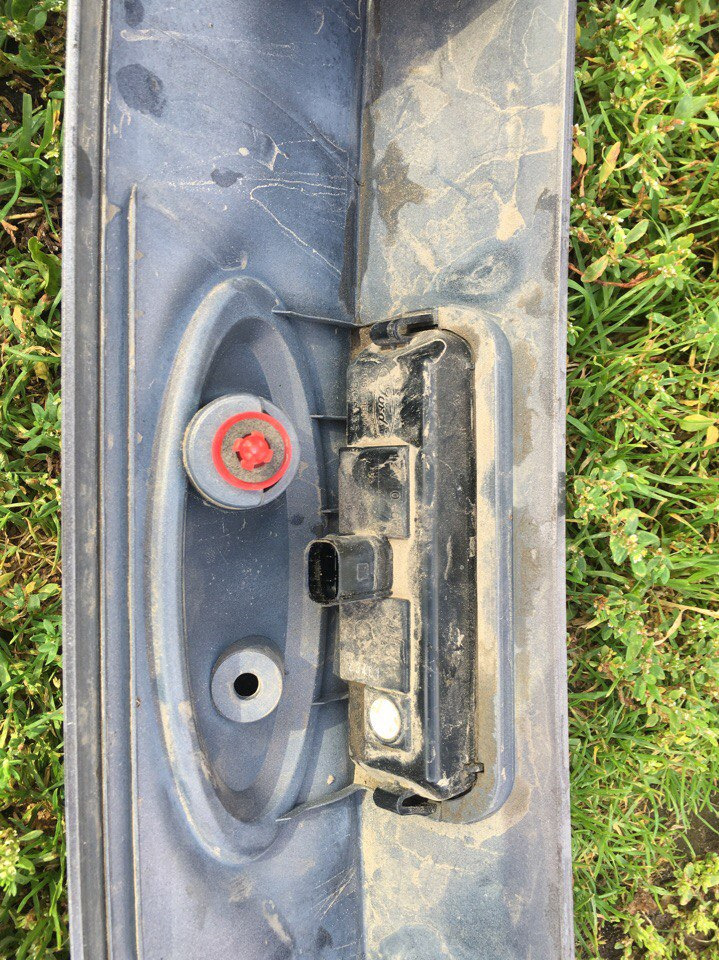

5 шаг — снимаем саблю изнутри нужно открутить 6 головок, и далее аккуратно саблю потянуть на себя

6 — ну и далее поехал подорал краску, у дилера просто бешеные цены, а здесь по лючку налили во флакон с кисточкой добавили лака и всего 350 рублей. ну и подкрасил я все что там натерло все высохло и тогда…
7- собираем все обратно !

Читать еще:  Как правильно подобрать шины

после сбора заодно решил отмыть красавца своего, дома все натер внутри и а моечку ополоснуться от жары и грязи!

всем мир ! надеюсь кому то эта информация станет полезной ! Всем удачи и ровных дорог!

Для тех кто поленился купить книжку для Астры=)

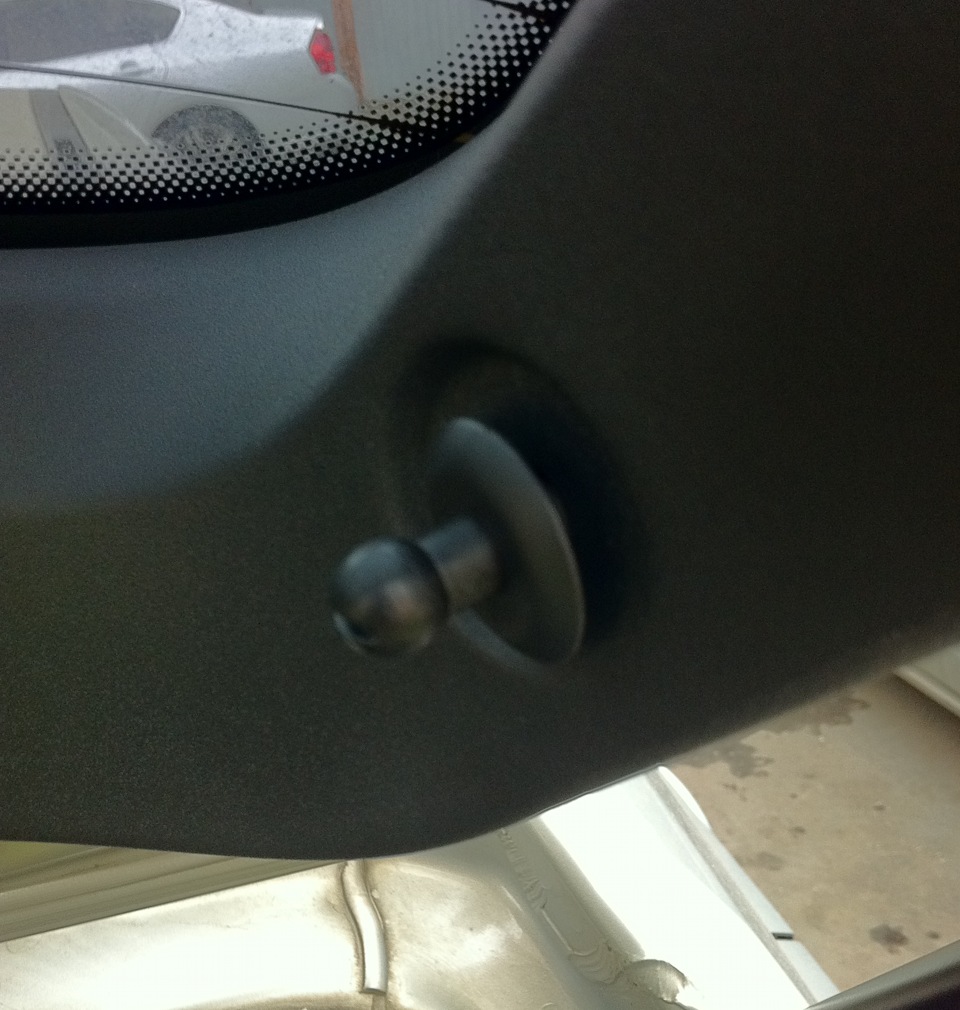

1) Выкручиваем штырки на которых держится полка.

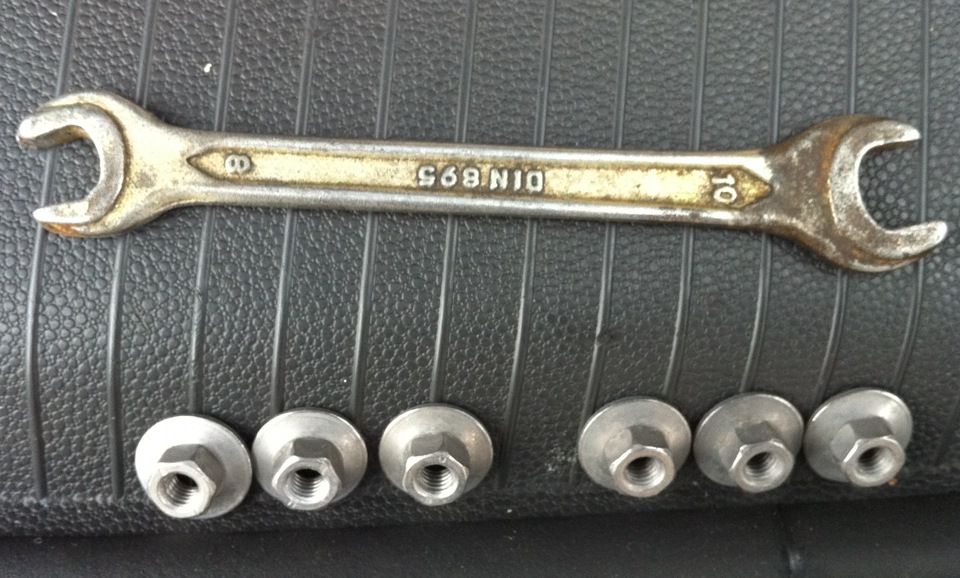

4) Сабля держится на 6-ти гайках на «8».

Смотрите также

Комментарии 20

Я разбирал 3ждв свою уже)) хочу проклеить шумкой))

Спасибо! Пол года была забита брызгалка, все руки не доходили)

Подскажите, с какого предохранителя идёт питание на замок багажника на хечбеке.Спасибо.

здравствуй не знаешь сколько стоит сам замок или моторчик у меня моторчик сгорел или код по какому их искать

Подскажите, почему не стоит трогать пластмассовую штуку?
www.drive2.ru/l/111406/
в этом отчете ничего про это не говорится и пошагово она снимается в первую очередь

Потому что смысла в ее снятии нет

блин мне как раз нужны вон те синие заклепки

спасибо, теперь знаю как саблю снять !

Старался на благо другим)

почему не льзя тронать пластмассовую штуку ? я ее снимал пару раз, ничего плохова не происходило)

это я к тому что многие начинают ее дербанить для снятия обшивки)

ты не отключал питание на задний дворник ?

у меня заднее окно черной пленкой заклеено (ваще не просвечивает). а при дождливой погоде он бывает автоматически включается. и остаются разводы от дворника.

вдруг ты отключал, хотел спросить как это делал)

блин, ну что ж ты издалека то так начал, я бы посмотрел пока снята обшивка была)
лан, будет время — загляну туда, посмотрю где разъем болтается!

разьем я знаю где болтается, а как отсоединить не знаю) пробовал никак не получается.

че это так плохо? ща в книжку залезу посмотрю

Как снять обшивку багажника своими руками и зачем ее снимать? Поменять лампочку в задних фарах или провести другие работы с автоэлектрикой, включая камеры заднего вида, невозможно без снятия обшивки. Снять ее придется и для починки замка багажника или смены основания антенны.

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Багажники легковых автомобилей

В отсеках для багажа легковых авто находится достаточно автомобильных узлов, значимых для любого автомобилиста. Это означает, что их неисправности окажется заметны для владельца транспортного средства и будут доставлять неудобства. Их самостоятельная замена или ремонт могут оказаться много более простым занятием, чем наладка технологических узлов и других сегментов автомобиля. Это обусловлено тем, что здесь окажется достаточным снять обшивку багажного оттеска.

Панели обшивки в отсеках для багажа транспортного средства, как правило, закреплены в 3 базовых положениях:

  1. У «пола» отсека.
  2. На боковых стенках.
  3. У крышки багажника.

Обшивка на крышках универсалов и хетчбэков скрывает под собой намного больше компонентов, значимых для удобства эксплуатации машины. Если для владельцев седана или купе снятие обшивки крышки может не потребоваться при замене света, то в универсале обойтись без этого окажется нелегко. Чтобы снять ее, нередко, окажется достаточным просто отжать крепежные клипсы и панель можно отделять без каких-либо помех. В ином случае без набора инструмента будет не обойтись.

Без шуруповерта к проведению работ с заменой или снятием обшивки багажных отделений, содержащих элементы винтовых и им подобных креплений, приступать не стоит. Электроинструмент позволяет сэкономить массу времени и сил, а также избежать перетяжки креплений при установке панелей на свое место. Это может привести к последующему нарушению плотности прилегания обшивки, ее дребезжанию во время движения авто и необходимости дополнительной проклейки и герметизации, делать которые понадобится регулярно.

Об этом необходимо помнить, когда все работы проводятся вручную, без использования автомобильного электроинструмента с регулируемыми оборотами. В таком случае для проведения работ потребуется ремонтный набор отверток или одна – с комплектом сменных наконечников. Большая плоская отвертка окажется полезной в любом случае, даже при наличии шуруповерта обойтись без нее будет непросто. Пассатижи и легкий гаечный ключ автомеханика позволят проводить работы с любым типом транспортного средства.

Снимаем обшивку на крышке

Тем, кто ни разу не снимал обшивки на своем авто может оказаться неизвестной конструкция креплений в крышке багажника. Она может быть обозначена в техпаспорте транспортного средства или схеме, взятой из сторонних источников, но, как правило, там обозначен лишь тип запорного механизма. Зачастую это клипсы или защелки, которые можно обнаружить и «выщелкнуть» обычной плоской отверткой среднего размера. Если помимо пластиковых клипс на обшивке не окажется креплений, то панель отсоединится от крышки без каких-либо дополнительных усилий.

Читать еще:  Лада веста 2020 гнет ли клапана

Без снятия панели на обшивке окажется невозможно поменять кнопку на крышке багажника в большинстве современных автомобилей. Если багажник не открывается или не закрывается в ручном механическом режиме, но работает без дополнительных проблем с пульта, то проблема в кнопке и ее наверняка потребуется заменить, а перед заменой кнопки будет необходимо снять панель обшивки. Для седанов и купе, как правило, не потребуется откручивать никаких дополнительных шурупов, их панели держатся исключительно на клипсах.

Пластиковые панели в крышках багажного отсека универсалов и хетчбэков зачастую крепятся шурупами, встроенными в ручках и других скрытых полостях. Прежде, чем начать осуществление работ по демонтажу панелей стоит ознакомиться с инструкцией к модели транспортного средства. Невнимательное отношение к размещению креплений на обшивке может привести к том, что некоторые из шурупов не устранены, и панель окажется повреждена при попытке снятия даже с небольшим усилием. Снятие панелей, в данном случае позволит выполнить монтаж или наладку камеры заднего вида видеорегистратора авто.

Демонтаж панелей обшивки багажника

Крепления в самом багажном отсеке – на полу и у стенок, зачастую включают и клипсовые и винтовые. Без набора автомобильных отверток или шурповерта работы в этих областях лучше не начинать, хотя обшивка пола багажника может и не содержать винтовых креплений, но демонтаж одной только ее не позволит провести полноценную проверку проводки и прокладку нового оборудования. Если водитель авто не снял палении в багажнике, то не получится добраться до фар заднего вида – снять или отремонтировать габаритные огни или просто поменять лампочку на фарах. Все эти работы без затруднений смогут своими руками выполнить автолюбители без каких-либо профессиональных навыков.

Прежде чем приступать к проведению работ стоит сперва очистить багажник от содержимого, любой оставленный в багажнике тяжелый или габаритный предмет в данной ситуации способен оказаться причиной повреждения обшивки или отдельных ее креплений. Снятие обшивки может оказаться необходимым для устранения следующих проблем:

  • Сломался замок на бензобаке.
  • Необходима установка или замена основания антенны авто.
  • Прокладка кабелей для акустических систем транспортного средства.
  • Установка парктроников

Если автомобиль длительное время находился на улице в летний период, то его багажник с легкостью может стать добычей насекомых. Появление колоний насекомых под обшивкой авто распространенная проблема жителей сельских территорий, регулярно перевозящих в багажниках овощи и фрукты, не прошедших санитарную обработку. Такое соседство может обернуться массой проблем, включая замыкание автоэлектрики, вплоть до возгорания, которое в жаркое время года с легкостью переходит на автомобиль. При первых подозрениях на появление насекомых под обшивкой багажника следует демонтировать панели и провести их дезинфекцию, включая корпус авто.

В случае возникновения дополнительных вопросов по устройству механизмов крепления панелей на вашем авто – обратитесь к техническому паспорту транспортного средства. Если вам понятно, как самостоятельно снять обшивку багажника легкового автомобиля, но на проведение работы не хватает времени или желания, то подобную услугу без каких-либо проблем предоставит любая авторемонтная мастерская. Подобрать ближайшую автомастерскую с наибольшей привлекательностью цен на предоставляемые услуги поможет агрегатор автосервисов Uremont.com.

Попробуйте наш сервис по подбору СТО

Создание заявки абсолютно бесплатно и займет у вас не более 5 минут

Как снять обшивку багажника : пошаговое руководство

Как снять обшивку багажника своими руками и зачем ее снимать? Поменять лампочку в задних фарах или провести другие работы с автоэлектрикой, включая камеры заднего вида, невозможно без снятия обшивки. Снять ее придется и для починки замка багажника или смены основания антенны.

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Багажники легковых автомобилей

В отсеках для багажа легковых авто находится достаточно автомобильных узлов, значимых для любого автомобилиста. Это означает, что их неисправности окажется заметны для владельца транспортного средства и будут доставлять неудобства. Их самостоятельная замена или ремонт могут оказаться много более простым занятием, чем наладка технологических узлов и других сегментов автомобиля. Это обусловлено тем, что здесь окажется достаточным снять обшивку багажного оттеска.

Панели обшивки в отсеках для багажа транспортного средства, как правило, закреплены в 3 базовых положениях:

  1. У «пола» отсека.
  2. На боковых стенках.
  3. У крышки багажника.

Обшивка на крышках универсалов и хетчбэков скрывает под собой намного больше компонентов, значимых для удобства эксплуатации машины. Если для владельцев седана или купе снятие обшивки крышки может не потребоваться при замене света, то в универсале обойтись без этого окажется нелегко. Чтобы снять ее, нередко, окажется достаточным просто отжать крепежные клипсы и панель можно отделять без каких-либо помех. В ином случае без набора инструмента будет не обойтись.

Читать еще:  Как уменьшить шум раздатки на ниве

Без шуруповерта к проведению работ с заменой или снятием обшивки багажных отделений, содержащих элементы винтовых и им подобных креплений, приступать не стоит. Электроинструмент позволяет сэкономить массу времени и сил, а также избежать перетяжки креплений при установке панелей на свое место. Это может привести к последующему нарушению плотности прилегания обшивки, ее дребезжанию во время движения авто и необходимости дополнительной проклейки и герметизации, делать которые понадобится регулярно.

Об этом необходимо помнить, когда все работы проводятся вручную, без использования автомобильного электроинструмента с регулируемыми оборотами. В таком случае для проведения работ потребуется ремонтный набор отверток или одна — с комплектом сменных наконечников. Большая плоская отвертка окажется полезной в любом случае, даже при наличии шуруповерта обойтись без нее будет непросто. Пассатижи и легкий гаечный ключ автомеханика позволят проводить работы с любым типом транспортного средства.

Снимаем обшивку на крышке

Тем, кто ни разу не снимал обшивки на своем авто может оказаться неизвестной конструкция креплений в крышке багажника. Она может быть обозначена в техпаспорте транспортного средства или схеме, взятой из сторонних источников, но, как правило, там обозначен лишь тип запорного механизма. Зачастую это клипсы или защелки, которые можно обнаружить и «выщелкнуть» обычной плоской отверткой среднего размера. Если помимо пластиковых клипс на обшивке не окажется креплений, то панель отсоединится от крышки без каких-либо дополнительных усилий.

Без снятия панели на обшивке окажется невозможно поменять кнопку на крышке багажника в большинстве современных автомобилей. Если багажник не открывается или не закрывается в ручном механическом режиме, но работает без дополнительных проблем с пульта, то проблема в кнопке и ее наверняка потребуется заменить, а перед заменой кнопки будет необходимо снять панель обшивки. Для седанов и купе, как правило, не потребуется откручивать никаких дополнительных шурупов, их панели держатся исключительно на клипсах.

Пластиковые панели в крышках багажного отсека универсалов и хетчбэков зачастую крепятся шурупами, встроенными в ручках и других скрытых полостях. Прежде, чем начать осуществление работ по демонтажу панелей стоит ознакомиться с инструкцией к модели транспортного средства. Невнимательное отношение к размещению креплений на обшивке может привести к том, что некоторые из шурупов не устранены, и панель окажется повреждена при попытке снятия даже с небольшим усилием. Снятие панелей, в данном случае позволит выполнить монтаж или наладку камеры заднего вида видеорегистратора авто.

Демонтаж панелей обшивки багажника

Крепления в самом багажном отсеке – на полу и у стенок, зачастую включают и клипсовые и винтовые. Без набора автомобильных отверток или шурповерта работы в этих областях лучше не начинать, хотя обшивка пола багажника может и не содержать винтовых креплений, но демонтаж одной только ее не позволит провести полноценную проверку проводки и прокладку нового оборудования. Если водитель авто не снял палении в багажнике, то не получится добраться до фар заднего вида – снять или отремонтировать габаритные огни или просто поменять лампочку на фарах. Все эти работы без затруднений смогут своими руками выполнить автолюбители без каких-либо профессиональных навыков.

Прежде чем приступать к проведению работ стоит сперва очистить багажник от содержимого, любой оставленный в багажнике тяжелый или габаритный предмет в данной ситуации способен оказаться причиной повреждения обшивки или отдельных ее креплений. Снятие обшивки может оказаться необходимым для устранения следующих проблем:

  • Сломался замок на бензобаке.
  • Необходима установка или замена основания антенны авто.
  • Прокладка кабелей для акустических систем транспортного средства.
  • Установка парктроников

Если автомобиль длительное время находился на улице в летний период, то его багажник с легкостью может стать добычей насекомых. Появление колоний насекомых под обшивкой авто распространенная проблема жителей сельских территорий, регулярно перевозящих в багажниках овощи и фрукты, не прошедших санитарную обработку. Такое соседство может обернуться массой проблем, включая замыкание автоэлектрики, вплоть до возгорания, которое в жаркое время года с легкостью переходит на автомобиль. При первых подозрениях на появление насекомых под обшивкой багажника следует демонтировать панели и провести их дезинфекцию, включая корпус авто.
