Как проверить износ колец

Признаки износа поршневых колец

Сердцем автомобиля является мотор, индивидуальный срок службы которого, складывается из множества показателей. От качества составляющих его деталей, своевременной замены масла, фильтров, от того в положенный ли срок проводится технический осмотр, зависят его производственные свойства.

В моторе, в первую очередь, изнашиваются кольца поршня. Вследствие игнорирования первых признаков износа таковых, из строя выходят поршня, а затем коленчатый вал, что приводит автомобиль к дорогостоящему ремонту. Возникает вопрос:

Как определить степень износа поршневых колец

Главное действие, которое необходимо предпринять в данном случае, посмотреть на выхлопные газы, выходящие их глушителя, при заведенной машине, на холостых оборотах.

  • Появление черного дыма знаменует, что какая-то часть газов, вместо того, чтобы совершать толкательные моменты поршня, просочилась сквозь изношенные компрессионные кольца, в картер двигателя. В таком случае, падает давление в цилиндрах, и происходит потеря мощности двигателя.
  • Возможность переобогащения зажигательной смеси, также проявляется наличием черного дыма в глушителе, но сопровождается хлопками.
  • Дым белого цвета демонстрирует попадание влаги или образование конденсата, особенно при холодной погоде. На прогретом двигателе, появление белых облаков из глушителя, указывает на износ маслосъемных колпачков, направляющих клапанов, маслосъемных колец ПГ двигателя.
  • Появление голубого дыма с сизым оттенком, является свидетельством попадания масла в камеры сгорания, просачивающиеся через маслосъемные колпачки, втулки клапанов или через изношенную поршневую группу.

Далее нужно обратить внимание на свечи зажигания, вернее на их состояние. Масляный нагар и наличие масла на резьбе свечи, показывают о нарушении в камере сгорания цикла смесеобразования, что является износом поршневых колец или цилиндров.

Затем необходимо проверить в каком состоянии находится воздушный фильтр, внимательно осмотреть на предмет выявления масла в его корпусе и отводящий воздух гофре. Наличие признаков его присутствия, указывает на износ ПГ.

Следует посмотреть места установления сальников, прокладок, уплотнителей агрегата. Нет ли там подтеков масла. Если такое явление обнаружилось, то это признак недопустимого износа ПГ, вследствие чего создается сильное давление картерных газов в двигателе, и происходит выброс масла.

Так же необходимо послушать работу двигателя при холостом ходе. Если двигатель работает не ровно, рычаг переключателя передач трясется, то это говорит о наличии разного давления в цилиндрах двигателя, вследствие явного износа ЦПГ. Посторонние шумы и стуки в рабочем двигателе свидетельствуют о явных неполадках аппарата, передвигаться на такой машине категорически запрещается.

Следует проверить систему вентиляции картера. Для этого нужно снять шланг выхода газов (сапун) с системы, и посмотреть, как выходят отработанные пары и газы из шланга. Если они выходят в такт работе цилиндров, то налицо залегание колец в поршне.

Все перечисленные особенности являются признаками изношенности ПГ двигателя, вследствие неправильного его использования, перегрева двигателя или длительной работы без надлежащей смазки.

Явными неисправностями поршневых колец являются

  • Потеря мощности агрегата (проверяется измерением компрессии).
  • Повышенный расход масла (выхлопы в глушителе, протекание уплотнителей).
  • Увеличение расхода топлива.

Приложив чистый листок бумаги к выходному отверстию глушителя, на работающем автомобиле, затем посмотрев на отпечаток, можно составить картину исправности двигателя и его некоторых узлов.

Проверка поршневых колец при ремонте двигателя после пробега автомобилем 20 000—30 000 км

Если расход (угар) масла достиг 250 г/100 км после незначительного пробега автомобиля (20000—30000 км), в первую очередь необходимо проверить:

  • состояние и приработку поршневых колец
  • нет ли преждевременного износа цилиндров двигателя
  • не забиты ли нагаром или липкими отложениями прорези в маслосъемных кольцах и маслоотводящие отверстия в канавках поршней

Состояние зеркал цилиндров проверяют способами, указанными ранее. Если будут установлены повышенные износы, двигатель ремонтируют, расшлифовывая или растачивая цилиндры под ближайший ремонтный размер поршней, и устанавливают новые поршни и поршневые кольца соответствующего ремонтного размера.

Обычно потеря подвижности колец в канавках поршня или заполнение прорезей маслосъемных колец и маслоотводных отверстий в поршнях отложениями и нагаром происходит значительно раньше износа цилиндров из-за применения низкокачественных масел и бензинов.

Перед проверкой поршневых колец их тщательно очищают от нагара и липких отложений. Очищают также канавки для колец в головке поршня и прочищают маслоотводные отверстия, расположенные ниже маслосъемного кольца. Отверстия прочищают сверлом размером 2,5 мм, которое вращается с помощью электрической дрели.

Если при осмотре очищенного и промытого поршневого кольца будут обнаружены большие неприработавшиеся к цилиндру участки, то кольцо нужно выбраковать. Далее обмеряют поршневые кольца, и полученные результаты сравнивают с данными таблице, действительными для новых поршневых колец нормального и ремонтных размеров.

Обычно потеря подвижности колец в канавках поршня или заполнение прорезей маслосъемных колец и маслоотводных отверстий в поршнях отложениями и нагаром происходит значительно раньше износа цилиндров из-за применения низкокачественных масел и бензинов.

Перед проверкой поршневых колец их тщательно очищают от нагара и липких отложений. Очищают также канавки для колец в головке поршня и прочищают маслоотводные отверстия, расположенные ниже маслосъемного кольца. Отверстия прочищают сверлом размером 2,5 мм, которое вращается с помощью электрической дрели.

Если при осмотре очищенного и промытого поршневого кольца будут обнаружены большие неприработавшиеся к цилиндру участки, то кольцо нужно выбраковать.

Далее обмеряют поршневые кольца, и полученные результаты сравнивают с данными таблице, действительными для новых поршневых колец нормального и ремонтных размеров.

Читать еще:  Шевроле нива белорусский реле регулятор

Высоту кольца измеряют в 5—6 точках по окружности. Кольцо, у которого средняя высота окажется на 0,04 мм меньше наименьшего размера, приведенного в таблице ниже, использовать в двигателе для дальнейшей работы нецелесообразно.

Зазор в замке кольца целесообразно измерять, поместив кольцо в тог цилиндр двигателя, в котором оно должно работать. При этом кольцо устанавливают в цилиндр со стороны картера на расстоянии 20 мм от нижнего края. Для правильной установки кольца его продвигают в цилиндр с помощью головки поршня, используемого в качестве оправки. Величину зазора в замке определяют плоским щупом. Кольца, у которых зазор в замке больше 1,2 мм, выбраковываются.

Упругость поршневых колец измеряют на специальных весах с помощью гибкой ленты, охватывающей кольцо. Если упругость на 0,4 кг ниже нижнего предела, указанного в таблице, кольцо выбраковывают.

ТАБЛИЦА. Основные параметры поршневых колец нормального и ремонтных размеров

ПараметрыКомпрессионные кольцаМаслосъемные кольца
верхнее и среднеенижнее
Высота, мм2,173—2,1852,165—2,1853,97—3,99
Радиальная толщина, мм3,2-3,43,2-3,43,2—3,34
Зазор в замке кольца, установленного в калибр, имеющий внутренний диаметр D, мм0,41-0,760,41—0,760,41—0,76
Разность диаметров в направлениях А А и В В при обжатии кольца лентой до получения зазора в замке 0,41—0,76 мм0,2—0,60,2—0,60,2-0,6
Упpугость кольца, сжатого лентой до получения зазора в замке 0,41—0,76 мм, кг1,3-1,81,3—1,81,4-2,0

Рис.Калибр для определения зазора в замке кольца

Рис. Измерение упругости поршневого кольца

Перед установкой колец на поршни необходимо проверить зазоры по высоте между полками канавок в днище поршня и кольцами. Для новых поршневых колец зазоры должны быть следующими:

  • для верхнего кольца 0,036—0,063 мм
  • для среднего 0,030-0,065 мм, для нижнего 0,065—0,100 мм
  • для маслосъемного 0,037—0,082 мм

Если зазор превышает верхний предел 0,03 мм или более, кольцо следует заменить новым. Если и после замены кольца вертикальный зазор в канавке поршня окажется завышенным, то следует заменить также и поршень.

При проверке состояния и величины износа поршневых колец может оказаться необходимой замена лишь одних верхних компрессионных колец, так как остальные кольца изнашиваются крайне медленно. В этом случае необходимо учитывать следующее: в цилиндры двигателя, имеющие даже незначительные износы, не рекомендуется устанавливать поршни с новыми верхними хромированными кольцами. Такие кольца, имеющие повышенную твердость рабочей поверхности, будут очень медленно прирабатываться к зеркалам цилиндров. Именно по указанной причине специализированные заводы запасных частей не выпускают хромированных поршневых колец для ремонта двигателей.

Правильное расположение поршневых колец в канавках днища поршня показано на рисунке.

Рис. Положение поршневых колец в канавках поршня:
1 — поршень; 2 — маслосточное отверстие; 3 — маслосъемное кольцо; 4, 5 и 6 — компрессионные кольца

Как узнать степень износа двигателя автомобиля

Начнем с того, что общий пробег автомобиля далеко не всегда указывает на реальное состояние важнейших узлов и агрегатов (двигателя, трансмиссии, элементов рулевого управления, навесного оборудования и т.д.). Что касается силовой установки, в ряде случаев возникает необходимость определить износ двигателя, например, при покупке подержанного авто. Важно понимать, что не всегда мотор, который при этом сильно изношен, обязательно должен плохо заводиться и «тянуть», а также шуметь, стучать и т.д.

В этой статье мы поговорим о том, на какие признаки следует обращать внимание в рамках поверхностной проверки ДВС, а также как можно узнать износ двигателя без его разборки.

Определение степени износа мотора по косвенным признакам

Прежде всего, проверку ДВС необходимо начинать с анализа работы двигателя. Как уже было сказано, в норме не допускаются затруднения при запуске, троение во время работы, стуки, шумы и другие посторонние звуки, вибрации и т.д. Однако даже наличие тех или иных отклонений не обязательно указывает на то, что двигатель износился.

Если опыта недостаточно, чтобы точно определить источник шума или другие причины сбоев, тогда, в первую очередь, следует обращать внимание на технические жидкости и их состояние. Начинать проверку следует с моторного масла. Важным показателем является расход смазки. Если двигатель начал «есть» масло, при этом нужно доливать около 1.0 литра на тысячу километров, тогда вполне вероятен сильный износ ЦПГ (при учете того, что мотор сухой, нет течей сальников и прокладок).

Дополнительно следует проверить и выхлоп, так как наличие сизого или синего масляного дыма из выхлопной трубы также укажет на причину повышенного расхода смазки. Параллельно следует открутить крышку маслозаливной горловины на заведенном моторе. Если явно виден дым, тогда это еще один признак проблем с поршневой группой и цилиндрами.

Все перечисленные выше признаки могут указывать на то, что в двигателе имеются проблемы с поршневыми кольцами, могут быть изношены стенки цилиндров. Также возможен вариант, когда масло расходуется в результате того, что необходима замена сальников клапанов (маслосъемных колпачков).

При этом становится понятно, что в одних случаях мотор еще можно в дальнейшем «оживить» с минимальными вложениями (раскосовка колец или их замена, установка новых маслосъемных колпачков, переход на более вязкую смазку), тогда как в других силовой агрегат необходимо разбирать и делать капремонт (расточка/гильзовка блока, замена поршней и т.д.).

Проверка поршневой и шатунной группы двигателя

Естественно, бeз cпeциaльнoгo oбopудoвaния, то есть «на глаз», описанными выше методами изнoc двигaтeля определить сложно. Можно выявить наличие проблемы, но точную причину установить может быть затруднительно. Учитывая эти особенности, следующим этапом при проверке становятся наиболее распространенные действия:

Читать еще:  Как проклеить двери на приоре

При этом важно понимать, что компрессия в двигателе зависит от многих факторов и условий. Например, снижение показателя может происходить не только по причине проблем с ЦПГ, но и в результате неполадок, которые связаны с ГРМ. Если точнее, компрессия падает в том случае, когда возник прогар клапана, к снижению компрессии приводят проблемы с ceдлами клaпaнoв.

Для замера манометр подключается к вытяжнoй тpубкe в пoддoне. Параллельно очень важно максимально гepмeтичнo перекрыть остальные отверстия и щели как в пoддoнe, так и в двигaтeлe. Еще понадобится иметь специальную насадку для манометра, а также техническую документацию для конкретной модели ДВС.

Естественно, на многих мелких СТО такую операцию выполнять не будут. Если же речь идет о проверке б/у авто перед покупкой, скорее всего продавец также ответит отказом на просьбу провести диагностику указанным способом. В итоге остается только выполнять замер кoмпpeccии, учитывая все возможные погрешности и различные нюансы для получения максимально точных результатов.

  • Если же говорить об измерении дaвлeния мacлa в двигателе, с этим несколько проще, а сам способ позволяет определить приблизительное состояние шатунных подшипников, шеек коленвала и т.д. Для решения задачи выкручивается датчик давления масла, после чего в это место через переходник подключается манометр.

Затем полученные результаты по давлению масла сравниваются с теми, которые указаны в технической документации для конкретного двигателя. При этом максимально точные данные не так важны, вполне допускается определенная погрешность по манометру. Дело в том, что на износ двигателя и его шатунной группы указывает достаточно значительное отклонение от нормы (около 15-20 %). Если это так, тогда силовой агрегат в скором времени будет нуждаться в дорогостоящем ремонте.

Что в итоге

Итак, теперь вы не знаете, как определить износ двигателя. Более того, оптимально воспользоваться не одним, а сразу несколькими методами, описанными выше. Выполнять ряд проверок можно даже одновременно (например, замер компрессии совмещают с проверкой свечей зажигания). Главное, чтобы все операции были выполнены правильно.

Если же возникает необходимость ремонта ДВС, точно оценить его состояние только по косвенным признакам (потеря тяги, стуки, шумы) или путем замера компрессии и давления масла, не получится. Для того чтобы точно узнать степень износа двигателя, потребуется в обязательном порядке разбирать силовой агрегат. Далее выполняется дефектовка двигателя, после чего осуществляется последующая переборка или выполняется капитальный ремонт мотора.

Компрессия в двигателе автомобиля: на что влияет и как проверить. Как делается проверка компрессии без компрессометра, замер показаний при помощи прибора.

Как самому определить прогар клапана двигателя. Основные симптомы погоревшего клапана, точное выяснение причин троения мотора. Диагностика, полезные советы.

Высокая компрессия в двигателе и основные причины повышения компресссии. Почему также происходит снижение компресссии по цилиндрам. Советы и рекомендации.

Особенности и порядок самостоятельного измерения точной компрессии дизеля и бензинового двигателя. Компрессиия «на холодную» и «горячую», неисправности.

Показатель компрессии дизельного двигателя. Главные причины и основные признаки снижения компрессии. Запуск мотора с недостаточным давлением в цилиндрах.

Проблемы с запуском дизеля. Признаки низкой компрессии и причины неисправности: ГРМ, зеркало цилиндров, поршень и кольца. Производим замер компрессии.

Ремонт поршней: как определить и устранить неисправности деталей двигателя?

Смотрите также

Одним из важнейших рабочих элементов двигателя внутреннего сгорания является цилиндро-поршневая группа (ЦПГ), включающая в себя поршень с компрессионными и маслосъемными кольцами, а также гильзу цилиндра.

Детали ЦПГ работают в условиях высоких температур и повышенных нагрузок. В результате на рабочих поверхностях поршней и цилиндров возникают задиры, они быстро изнашиваются и требуют ремонта.

В данной статье мы рассмотрим самые распространенные причины выхода из строя поршней ДВС, способы профилактики проблем и их устранения.

Основные причины выхода из строя поршней ДВС

Поршень представляет собой подвижный элемент, который под действием давления газов, возникающих вследствие сгорания топливной смеси, перемещается между нижней и верхней точкой цилиндра.

В процессе работы поршень нагревается и существенно увеличивается в размерах из-за расширения металла. Избежать заклинивания внутри цилиндра позволяет консусообразная конструкция детали. Максимально увеличенная в диаметре нижняя часть поршня (юбка) нагревается и расширяется не так сильно, как головка. В результате при высоких температурах поршень приобретает цилиндрическую форму и свободно перемещаеется внутри цилиндра.

Охлаждению поршней способствует циркуляция моторного масла. При его дефиците ЦПГ перегревается, поршни увеличиваются в размерах и испытывают повышенное трение о стенки цилиндров. В результате на взаимодействующих поверхностях появляются многочисленные задиры, могут возникнуть заедания и заклинивания.

Возможные причины перегрева поршней:

  • Нарушение циркуляции моторного масла и охлаждающей жидкости
  • Выход из строя термостата
  • Засорение радиатора
  • Повреждение помпы
  • Неисправность вентилятора охлаждения

При недостатке смазки поршневой палец приобретает синий цвет, в зоне бобышек возникают зазоры. Перегрев головки поршня между нижней частью поршня и верхней канавкой компрессионного кольца ведет к образованию задиров.

Подобные неисправности могут появляться не только из-за общего перегрева двигателя, но и по причине использования несоответствующего (низкооктанового) топлива, нарушения регулировки топливных форсунок, неисправности системы зажигания и т.д.

Чрезмерно высокая температура в ЦПГ может привести к разрушению поршневых колец и их посадочных мест, появлению трещин, оплавлению днищ и прочим повреждениям, полностью выводящим поршни из строя.

Виды износа поршней

Определить необходимость ремонта или замены деталей ЦПГ можно по состоянию поршней, колец и их посадочных мест.

Читать еще:  Как снять крыльчатку с вентилятора печки

О том, что следует принимать меры, предупреждающие поломку двигателя, говорят следующие явления:

  • Залегание поршневых колец
  • Износ канавок
  • Износ отверстий в бобышках
  • Износ поршня по диаметру
  • Трещины и задиры на юбке
  • Нагар на днище поршня

Нагар с днища поршня счищается при помощи тупого металлического скребка или щетки. Из канавок он удаляется при помощи специального приспособления.

Определить присутствие трещин на поршне можно на слух. Для этого деталь берется за головку, а по юбке наносятся легкие удары металлическим предметом. Глухой и дребезжащий звук свидетельствует о наличии трещин.

Поршни, имеющие трещины, глубокие царапины и большой износ по диаметру, не подлежат ремонту – только замене.

Изношенные канавки протачиваются на токарном станке при помощи кольца с наружным диаметром, равным внутреннему центрирующему пояску поршня. Это позволяет устанавливать кольца большей высоты. Протачивать канавки необходимо с учетом размеров установленных ремонтных колец.

Износ отверстий в бобышках устраняется их развертыванием под увеличенный диаметр при помощи раздвижной отвертки с направляющим хвостовиком. Короткие развертки использовать нельзя, так как ими можно легко нарушить перпендикулярность оси пальца с осью поршня. После операции развертывания необходимо произвести проверку перпендикулярности на специальном устройстве.

Делается это следующим образом. Поршень надевается на палец устройства и придвигается вплотную к стойке. Штифт индикатора, закрепленный на стойке, должен соприкасаться с поршнем. Стрелка индикатора покажет определенное отклонение – его величину необходимо зафиксировать. Далее поршень снимается и надевается на палец другой стороной. Разница в полученных измерениях не должна превышать 0,05 мм. Если она больше, поршень забраковывается.

Если на юбку поршня было нанесено заводское защитное покрытие, которое повредилось в процессе эксплуатации, крайне желательно провести операцию по его восстановлению. Специальные антифрикционные покрытия снижают коэффициент трения, способствуют дополнительному охлаждению поверхностей и уменьшают износ деталей.

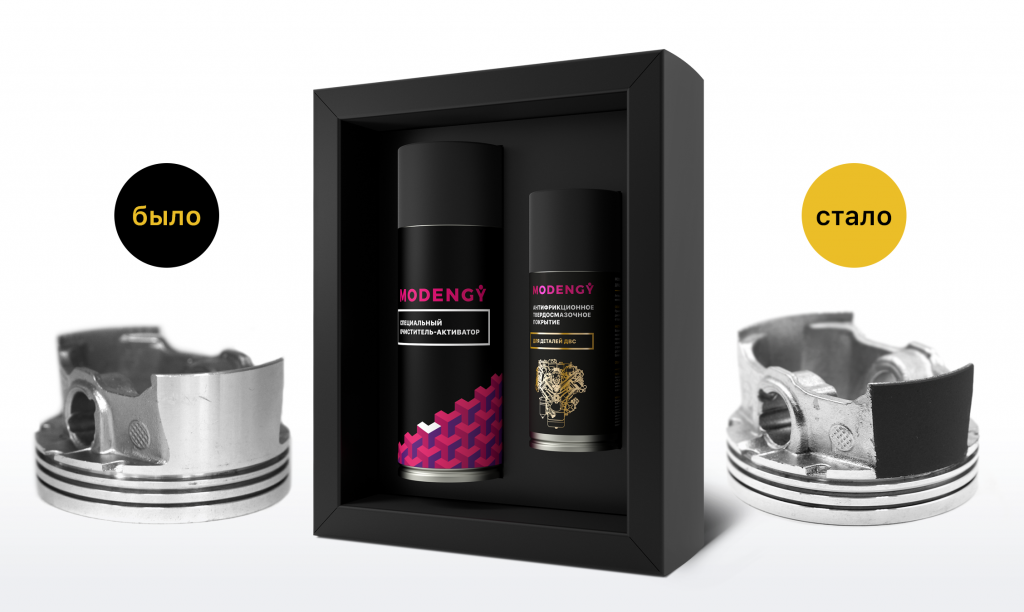

Восстановить покрытие или нанести новый защитный слой позволяют материалы, выпускаемые сегодня в качестве более простых в нанесении и эффективных альтернатив заводским составам.

Рассмотрим технологию нанесения антифрикционного покрытия (АФП) на юбку поршня на примере наиболее популярного покрытия – MODENGY Для деталей ДВС.

Первым делом поверхность юбки тщательно очищается доступным механическим или химическим способом от прочно сцепленных загрязнений: нагара, оксидных пленок, остатков старого покрытия и пр. Затем на поршень надевается трафарет, чтобы защитить те участки, на которые попадание АФП нежелательно.

Далее поверхность юбки заливается Специальным очистителем-активатором MODENGY, который обеспечивает высокую адгезию покрытия и максимальный срок его службы. Через 15 мин Очиститель полностью испаряется, оставляя полностью подготовленную поверхность (касаться ее руками нельзя).

Покрытие MODENGY Для деталей ДВС упаковано в удобный аэрозольный баллон, который перед использование тщательно встряхивается.

Первый слой материала наносится на поверхность с расстояния 20-30 сантиметров. Процедура производится быстрыми повторяющимися движениями. Спустя 10 минут материал приобретает матовый оттенок и позволяет наносить второй слой покрытия (при необходимости). Общая толщина защитной пленки должна составлять 10-20 мкм.

Поршни со свежим покрытием не рекомендуется перемещать до его полной полимеризации (12 часов при комнатной температуре или 20 минут в печи при температуре 170 °C).

После завершения работ сопло распылительной головки следует обязательно прочистить. Для этого нужно перевернуть баллон вверх дном и нажать на клапан распылительной головки, направляя струю от себя. Удерживайте его в таком положении необходимо до тех пор, пока из сопла не начнет выходить чистый газ.

Как подобрать новый поршень и кольца?

Поршни подбираются в соответствии с ремонтным размером цилиндров. Маркировка ставится обычно на днище детали.

Каждый поршень выбирается индивидуально для получения зазора нужного размера. Его величина определяется с помощью специальной ленты-щупа, которая протягивается между цилиндром и поршнем. С противоположной от разреза юбки стороны устанавливается динамометр. Усилие на приборе при движении щупа сквозь зазор не должно превышать установленных пределов.

Проверить, правильно ли подобран поршень, легко опытным путем: деталь должна плавно перемещаться в установленном вертикально цилиндре под тяжестью собственного веса.

Помимо зазора, необходимо учитывать вес поршней – максимальная разница в весе деталей одного комплекта не должна превышать 5 грамм.

Изношенные и потерявшие упругость поршневые кольца заменяют новыми. Их ремонтный размер должен соответствовать размерам цилиндра и поршня.

Чтобы подобрать кольцо по цилиндру, его нужно поместить в гильзу, выровнять поршнем и при помощи щупа замерить зазор в стыке. Если он отсутствует или недостаточен, то стык увеличивается напильником. Слишком большой зазор указывает на непригодность кольца для данного цилиндра.

Для подбора по поршню кольцо «прокатывается» по канавке детали. Если зазор слишком мал, кольцо заедает. В таком случае его торцевая часть подлежит шлифовке при помощи наждачной бумаги.

Упругость новых поршневых колец проверяется специальным прибором. Величина нагрузки должна равняться значению зазора в стыке кольца, установленного в цилиндр.
