Как правильно поставить диск сцепления ваз 2110

Лада 2106 › Бортжурнал › Сцепление 2110 в классику.

Сцепление просилось на замену еще при сборке авто после кузовных работ, но я всё же решил немного это дело оттянуть т.к. бюджет не резиновый, а в тот момент покупалось очень-очень много чего недостающего по кузову и агрегатам.
Включение первой на горячую всегда было трудным и игнорировалось мной, я верил, что настанет «тот» день и я поменяю сцепу. Также иногда хрустела задняя, но не напрягала особо.
Спустя полгода появления свиста доносящегося из под подкапотного появился хруст. Это был никто иной как выжимной, чуть позже он захрустел и загремел. А я всё на новую помпу дули крутил.
Ну и как итог этого всего — во время движения на трасе на скорости около 100км/ч при включении 4ой передачи она родимая хорошенько так захрустела. Это и стало отправной точкой к покупке сцепления.
Выбор не сказать что маленький, но всё же выбрать не из чего:
1. Комплект сцепления 2106 Finwhale CK101 — хз, что за контора. Исходя из описания на сайте производителя можно сделать вывод, что контора серьёзная. Но почему-то попахивает кетайчатиной. Обратите внимание на модель в описании и на комплект:

2. Вторым номером пойдет комплект сцепления 2106 HOLA S 201. С этим казалось бы всё ясно. Обычный заводской кетай. Но пристального внимания заслуживает корзина сцепления. Она мягко говоря брат-близнец первого кандидата на передачу момента от мотора Жучки к её же колёсикам. Также об этом нам намекает комплект. Народ отзывается о нём: «Как повезет». Русское авось, я поборол и принялся искать дальше.

3. Сцепление ВИС. Сказать нечего. Обычное заводское сцепление. Ходит в среднем 30т. км. потом начинаются проблемы. В общем это меня устраивало, но хотелось чего-то большего, хотя скорее интересного.

4. Комплект сцепления 2106 FSO. Это изделие польской конторы, которая занимается в свою очередь изготовлением всяческих з.ч. на ненаши авто. А тут и цена гуманная и мысль о том, что, а может всётаки хорошая весчь? Отросил и эти мысли я прочь.

5,6,7 Комплекты сцепления Начало, триал, Дорожная карта, АТ, чесино говоря я даже не рассматривал. Уж очень не хочется тренироваться в снятии-установке КПП на скорость.

Листая форумы рунета я натыкаюсь на зарисовку о установке сцепления от ВАЗ-2110 на классический маховик. Корзина имеет теже крепежные размеры, что и родная 2101, только выполнена безпаучной. Ведомый диск также соответствует размеру родного диска 2106. Осталось дело за малым — выжимной. Он то и требует участия наших правой и левой рук. Всё описывать не буду, но скажу одно: для правильной работы сцепления 2110 на классических жигулях требуется симбиоз выжимного подшипника. Берем комплектный подшипник к-та сцепления 2110 и разбирает на 3 части. Нас интересует только сам подшипник. Родной классический также надо разобрать и использовать от него только заднюю часть со скобой.

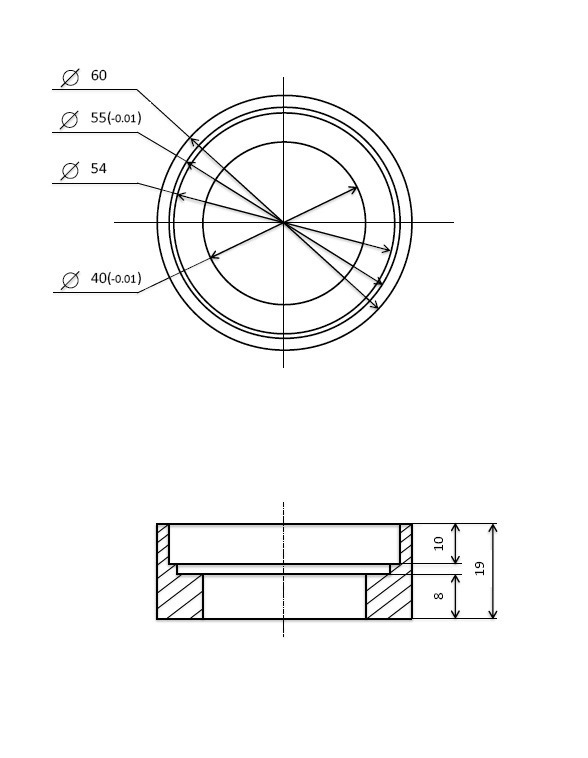

Для сопряжения этих 2х частей необходимо у токаря заказать эдакий переходничек. Стоит обратить внимание, на том, что посадочные размеры подшипника и задней части токарю необходимо выполнить в допуске 0,01мм. Вот такой чертежик я надыбал на просторах интернета:

Далее мною был заказан комлпект сцепления 2110 ВИС.

Осталась самая малость. 4 дня ожидания комлпекта сцепления и переходничка.
Ни гвоздя ни жезла!

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Имею собственный, печальный опыт, неправильной установки диска маховика, когда всё собрал и при первом пуске сцепление напрочь отсутствовало, да ещё и звуки скрежета были слышны. Пришлось заново снимать коробку и менять стороной диск. Технически произошло вот что:

Ступица диска упёрлась в опорный подшипник маховика, а демпферные пружины в болты крепления маховика. Из-за этого между диском и маховиком образовался зазор в несколько миллиметров (правильно — рабочая часть диска сцепления должна плотно прилегать к рабочей поверхности маховика)

Корзина с обратной стороны надавила на диск, что привело к тому, что диск зажало между корзиной и маховиком. Даже при выжиме сцепления, выжимной подшипник не справлялся со своей работой, и диск сцепления оставался зажатым, но передача крутящего момента происходила от двигателя через зажатую ступицу и корпус демпферных пружин.

Читать еще:  Штампованные диски р13 на ваз цена

Что же делать, чтобы не ошибаться при установке диска сцепления. Есть три способа:

1) Некоторые производители маркируют стороны диска, куда какая должна смотреть, надписями на корпусе демпферных пружин. В зависимости от страны предназначения или производства, слова будут на разных языках.

Сторона КПП маркируется такими словами — GEARBOX SIDE, PP, Getriebeseite, GB SIDE, TRANS SIDE, T/M SIDE

Сторона ДВС маркируется такими словами — COTE VOLANT, FLYWHEEL SIDE, ENGINE SIDE, MOTOR SIDE, FW SIDE, SCHWUNGRAD-SEITE

2) Опытным путём, т.е. приложите диск разными сторонами к маховику и посмотрите, какая сторона лучше ляжет по всей поверхности, и ничем цепляться не будет. Но этот вариант может повести по ложному пути, так как некоторые диски сцепления имеют практически одинаковый вынос ступицы и не зависимо от стороны прилегания, цепляться не будет.

3) Самый хороший способ определить сторону, когда нет маркировки, это осмотреть сам диск сцепления, лучше всего использую мерительный инструмент (штангенциркуль — колумбик)

Вот сторона со стороны КПП, должна плотно лечь на корзину, как видите, с этой стороны ступица выпирает.

А в корзине есть специальный проём под корпус демпферных пружин, да и сами пружины процентов на 75 вынесены именно в сторону корзины (КПП)

А вот со стороны ДВС ,пружины выпирают меньше, процентов на 25, корпус посажен почти заподлицо с рабочей частью (фередо), ступица практически не выпирает.

Кстати вот она надпись «FLYWHEEL SIDE», означающая, что сторона направлена к маховику (двигателю)

Замена сцепления на ВАЗ 2110

Смотрите также

Как проверить сцепление

    36 0 57k

Неисправности сцепления

    21 2 35k

Какой стороной ставить диск сцепления?

    0 3 37k

Посторонний звук при запуске ВАЗ 2110

    0 3 4k

Выжимной подшипник сцепления: принцип действия, симптомы неисправности

    181 0 138k

Появились признаки изношенности сцепления на своей 2110? Следовательно? Требуется приобрести комплект нового и произвести ремонт, а вернее замену сцепления на ВАЗовской десятке.

Не имея гаража с ямой, можно обойтись и подручными средствами. Чтобы поменять сцепления на ВАЗ 2110 вам понадобится: набор ключей, домкрат и деревянные пеньки. А для правильной центровки диска сцепления также потребуется направляющая, она же — имитатор первичного вала КПП.

Замена сцепления понадобится тогда, когда износ лепестков достигает более 0,8 мм или появится увеличенный рабочий ход педали сцепления — это указывает на износ ведущего диска, возможно, на осадку пружины. Ведомый диск установлен на шлицах первичного вала КПП и меняется при биении, неравномерном износе, задирах, трещинах, а также, если накладки от заклепок отстоят на 0,2 мм.

Ведомые диски сцепления ВАЗ 2110 и ВАЗ 2112 имеют одинаковые размеры (200х140), но несколько различные характеристики пружин — нажимной и демпфера. Диски 2112 имеют пару пружин (из шести) меньшего размера и размещенных ближе к центру; они передают на 12% более высокий крутящий момент за счет форсированной нажимной пружины. Отличить «двенадцатые» диски можно также по отверстию в прорези лепестков.

Какое сцепление поставить на ВАЗ 2110 и когда менять?

Оригинальный номер 21100-1601000-00, средняя цена около 2615 руб.

  • KRAFT KT098553 — 2894 руб.
  • LUK 620305100 — 3050 руб.
  • Trialli FR751 — 2235 руб.

Периодичность замены зависит от стиля вождения. В среднем заводские служат около 50 тыс.км., поэтому владельцы авто, часто проводят замену на импортные, так как те служат больше 100 тыс.км.

При замене сцепления на ВАЗ 2110 могут возникнуть следующие вопросы:

Ослабляем болты крепления колеса, поднимаем автомобиль на домкрат и подставляем «козлы».

Снимаем левое колесо, откручиваем два болта крепления нижней шаровой опоры.

Снимаем «минусовую» клемму с аккумулятора, снимаем разъем с ДМРВ, ослабляем хомут крепления гофры к ДМРВ, вынимаем из автомобиля корпус воздушного фильтра.

Снимаем тросик сцепления с вилки сцепления. Ослабляем две гайки крепления троса к скобе на коробке передач(далее «КП»).

  1. Откручиваем болт крепления МЗ к картеру КП.
  2. Откручиваем первый болт крепления КП.

Понадобится хороший ключ с головкой на 19 и возможно труба-вороток. Рядом есть ещё один болт крепления КП.

Эту гайку необходимо не забыть ослабить.

Читать еще:  Как расшифровать размер шин автомобиля

Откручиваем верхний болт крепления стартера.

Снимаем разъем с датчика скорости, откручиваем тросик спидометра.

Снимаем продольную растяжку вместе с рычагом.

Откручиваем нижний болт крепления стартера.

Откручиваем третий болт крепления КП. Есть ещё одна гайка крепления КП в районе правого внутреннего ШРУСа.

На ВАЗ 2110 откручиваем два болта крепления реактивной тяги.

  1. Ослабляем гайку на хомуте тяги привода управления КП и снимаем эту тягу с КП.
  2. Откручиваем две гайки задней подушки.

Предварительно необходимо подставить чурку под двигатель, иначе он может опуститься слишком низко и оторвать шланги отопителя салона.

Осторожно отводим КП от двигателя и кладем на пол.

КП повисает на полуосях. Преимущество этого способа в том, что масло из коробки сливать не надо. Но также есть и один большой минут — риск что после такой нагрузки потекут сальники.

  1. Подшипник выключения сцепления лучше заменить.
  2. Если пружины в своём месте болтаются, то диск менять однозначно.
  3. Накладки износились до заклепок.
  4. На поверхности корзины износ небольшой, переживет ещё один диск.

На лепестках, в месте касания выжимного подшипника, износ небольшой. Лепестки в норме.

Поверхность маховика не сильно изношена. Сборку производим в обратной последовательности. Для установки корзины сцепления и диска необходимо воспользоваться имитатором первичного вала КП.

Какой стороной ставится диск сцепления

Какой стороной ставить диск, выпуклой к корзине или к маховику?

  • Посторонний звук при запуске ВАЗ 2110 – 3 ответа
  • Можно ли без оправки поставить ведомый диск сцепления на 2110? – 2 ответа
  • Картер сцепления ВАЗ 2110 – 2 ответа
  • На ВАЗ-2110 какое лучше поставить сцепление? – 2 ответа
  • Не едет и плохо заводится ВАЗ 2110 – 2 ответа

… А впуклой к маховику.

Вот вам рисунок и фото, на них видно какой стороной, куда ставить

Если интересует процесс снятия и установки, то смотрите видеоролик

Каждый автовладелец рано или поздно задумывается о самостоятельном ремонте своей «ласточки». Не скроем, это процесс не только экономит средства, но и доставляет ни с чем не сравнимое удовольствие. Однако, не все автомобилисты обладают необходимыми навыками – каждая из ситуаций требует особенного подхода и соответствующих знаний. В век интернета, найти подробную и пошаговую инструкцию – пара пустяков. Сегодня мы расскажем, как установить диск сцепления правильной стороной, и не допустить при этом типичных ошибок.

Сцепление необходимо транспортному средству для плавного старта, не перегружая при этом остальные части блока силового агрегата: двигатель и коробку передач. При этом достигается основная цель – блоки силового агрегата и КПП продолжительно функционируют, в соответствии с нормой.

Как правило, диск меняют одновременно с заменой всей корзины сцепления (ввиду изношенности, деталей рентабельнее провести комплексную замену, чем менять детали по отдельности). Вы можете провести весь комплекс работ двумя способами: с демонтажем трансмиссии, или без оного (это способ значительно проще). Для того, чтобы поменять диск Вам обязательно потребуется смотровая яма или подъемник.

Подобрать диск сцепления на сайте VagMag можно для большинства иностранных автомобилей, а также новых авто ЗАЗ.

Далее, специалисты VagMag предоставят Вашему вниманию пошаговую инструкцию, и рекомендуем Вам придерживаться ее. Т.к. некорректные манипуляции могут привести к возникновению дополнительных неполадок в механизме Вашего авто, и к необходимости вновь повторить все ремонтные работы, но уже в правильной последовательности.

Как демонтировать сцепление

  1. При помощи специальных клиньев застопориваем авто.
  2. Освобождаем карданную передачу от коробки передач и рабочего цилиндра.
  3. Отключаем концевые выключатели датчиков заднего хода.
  4. Выкручиваем гайки, фиксирующие опоры КПП, используя гаечный ключ охватывающий крепёжную деталь со всех сторон. Убираем коробку передач от двигателя на максимально допустимую дистанцию.
  5. После всех манипуляций, КПП следует укрепить дополнительной подпоркой, т.к. она в буквальном смысле, повиснет на выхлопном патрубке.
  6. Отводим маховый диск и отвинчиваем все крепежные болты корзины сцепления. Вам будет удобнее добираться до болтов, если время от времени Вы будете прокручивать коленвал.
  7. Снимаем диск сцепления, предварительно сдвинув корзину сцепления. Затем демонтируем саму корзину, сдвинув ее в сторону движка. Производим демонтаж вилки сцепления, и выжимного подшипника.

Как заменить сцепление

Прежде чем приступать к монтажу всего модуля, рекомендуем смазать зазор подшипника первичного вала. А затем пройтись по всей площади чистой материей. И лишь затем начинать монтировать элементы блока в обратном порядке.

Читать еще:  Шток выбора передач калина

Обратите внимание. Выступающая часть диска, должна быть обращена к корзине при монтаже. Кожух и маховик соединяются согласно нанесенной заблаговременно разметке. Маркировка исключает возможное разбалансирование.

Обращаем внимание на ось коленчатого вала. Относительно этой оси центрируем ведомый диск. Рекомендуем Вам использовать специально предназначенное для этого центрирующую оправку, легко извлекаемую по окончании сборки. Крепежные болты затягивайте равномерно и поочередно. Т.о. Вы избежите сдвигания кожуха.

Конструкция диска сцепления и его назначение

Диск сцепления обеспечивает плавность движения автомобиля, которое достигается благодаря проскальзыванию непрерывно крутящегося ведущего диска. Который присоединен к коленвалу по отношению к ведомому диску, и соединен с трансмиссией с помощью шлица. Боковая сторона кожуха оснащена тремя прямоугольными выемками, размещенными равномерно. В выемки вплотную заходят ступицы ведомого диска. Благодаря такой конструкции, крутящее усилие воздействует на диск, и когда сцепление активируется, он перемещается по отношению к оси.

В пространстве между кожухом сцепления и элементом ведомого диска расположены пружины парами (всего 9 пар). Для того, чтобы защитить пружину от перенагрева (когда машина пробуксовывает), установлены специальные асбестовые фрикционные накладки. Весь узел сцепления состоит из:

  • маховика;
  • ведомого диска сцепления;
  • корзины сцепления (нажимного диска);
  • выжимного подшипника с муфтой

Рекомендации

Рекомендуем Вам при замене диска сцепления использовать следующую хитрость. Поставьте маленькие точечки качественного клея на плоскость нажимного диска, а затем положите диск сцепления. При этом пружины диска должны лежать в положении «от себя». Затем выравняйте его.

Закончите монтаж подобным способом включением передачи и выжиманием сцепления. Как и любой ремонт, рекомендуем Вам не затягивать с заменой диска сцепления, если это требуется. Неисправность устраненная сразу – прямой путь к безопасному движению, и меньшим материальным затратам.

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Имею собственный, печальный опыт, неправильной установки диска маховика, когда всё собрал и при первом пуске сцепление напрочь отсутствовало, да ещё и звуки скрежета были слышны. Пришлось заново снимать коробку и менять стороной диск. Технически произошло вот что:

Ступица диска упёрлась в опорный подшипник маховика, а демпферные пружины в болты крепления маховика. Из-за этого между диском и маховиком образовался зазор в несколько миллиметров (правильно – рабочая часть диска сцепления должна плотно прилегать к рабочей поверхности маховика)

Корзина с обратной стороны надавила на диск, что привело к тому, что диск зажало между корзиной и маховиком. Даже при выжиме сцепления, выжимной подшипник не справлялся со своей работой, и диск сцепления оставался зажатым, но передача крутящего момента происходила от двигателя через зажатую ступицу и корпус демпферных пружин.

Что же делать, чтобы не ошибаться при установке диска сцепления. Есть три способа:

1) Некоторые производители маркируют стороны диска, куда какая должна смотреть, надписями на корпусе демпферных пружин. В зависимости от страны предназначения или производства, слова будут на разных языках.

Сторона КПП маркируется такими словами – GEARBOX SIDE, PP, Getriebeseite, GB SIDE, TRANS SIDE, T/M SIDE

Сторона ДВС маркируется такими словами – COTE VOLANT, FLYWHEEL SIDE, ENGINE SIDE, MOTOR SIDE, FW SIDE, SCHWUNGRAD-SEITE

2) Опытным путём, т.е. приложите диск разными сторонами к маховику и посмотрите, какая сторона лучше ляжет по всей поверхности, и ничем цепляться не будет. Но этот вариант может повести по ложному пути, так как некоторые диски сцепления имеют практически одинаковый вынос ступицы и не зависимо от стороны прилегания, цепляться не будет.

3) Самый хороший способ определить сторону, когда нет маркировки, это осмотреть сам диск сцепления, лучше всего использую мерительный инструмент (штангенциркуль – колумбик)

Вот сторона со стороны КПП, должна плотно лечь на корзину, как видите, с этой стороны ступица выпирает.

А в корзине есть специальный проём под корпус демпферных пружин, да и сами пружины процентов на 75 вынесены именно в сторону корзины (КПП)

А вот со стороны ДВС ,пружины выпирают меньше, процентов на 25, корпус посажен почти заподлицо с рабочей частью (фередо), ступица практически не выпирает.

Кстати вот она надпись «FLYWHEEL SIDE», означающая, что сторона направлена к маховику (двигателю)
